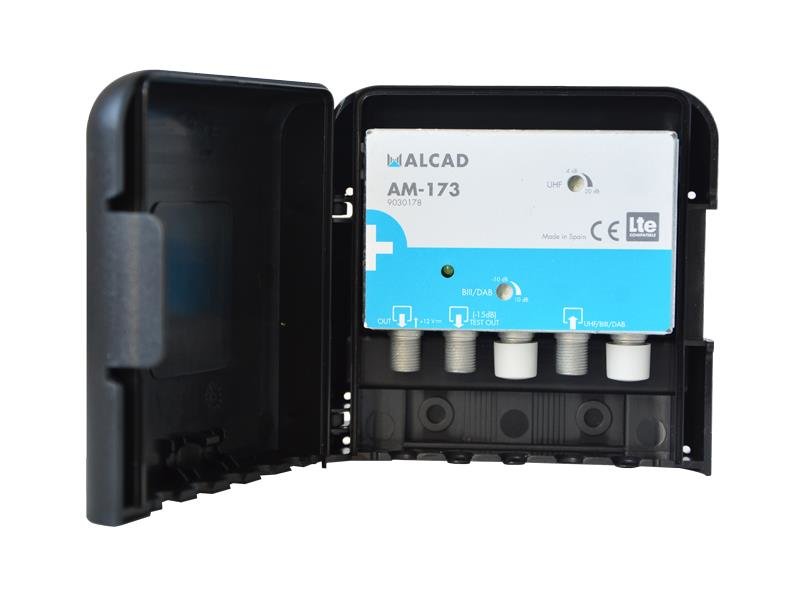

Anténní zesilovač ALCAD AM173 LTE Alcad AM173 je jednovstupový stožárový zesilovač v novém vylepšeném designu, provedení LTE free, zvýšenou odolností proti povětrnostním vlivům a zvýšenou odolností proti rozkmitání. Vhodný pro montáž do vnitřního i venkovního prostředí. Vstup je kmitočtově rozdělen do dvou pásem pro oddělenou regulaci zesílení odporovými trimry a následně obě pásma sloučeny. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup nejlépe z originálních napájecích zdrojů např. AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač se dvěma výstupy. Zesilovač je vyráběn SMT technologií a je umístěn v Zamac odlitku, plastový kryt zaručuje zvýšenou ochranu proti povětrnostním podmínkám, plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (max. průměr cca 48mm pomocí černého vázacího PE pásku), tak i na stěnu, vstupy a výstupy jsou na F-konektory, u UHF vstupu lze zapnout napájení pro předzesilovače +12V/50 mA, je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem, které vede k větší stabilitě zesilovače.

Technické parametry :

• vstup předzesilovače : 1ks ( 160-260MHz+470-790MHz )
• výstup předzesilovače hlavní : 1ks ( 160-260MHz+470-790MHz )
• výstup předzesilovače testovací (-15dB) : ano
• pracovní frekvence : 160-260MHz+470-790MHz
• zesílení v pásmu DAB / UHF : 10 dB / 20 dB
• regulace vstupního útlumu v pásmu DAB/UHF : 0 až 20dB/ 0-16dB
• zvlnění přenosové charakteristiky : 2dB
• vlastní šum v prac. pásmu : 3±1 dB
• max. výst. úroveň DIN45004B : 108dBµV
• max. výst. úroveň IMD3 -66 dB : 105dBµV
• max. výst. úroveň IMD2 -60 dB : 93dBµV
• tlumení odrazu na vstupu a výstupu : > 10 dB
• vstupní konektor : 1 x Ff
• výstupní konektor : 2 x Ff
• napájení do výstupu zesilovače : 12V / 45mA
• kontrolní LED přítomnosti napětí : ano
• napájení předzesilovačů 12V/50mA do vstupu : ano - odpojitelné spínačem
• venkovní i vnitřní použití : ano, IP53
• provozní teplota : -10 ...+ 65°C
• hmotnost : 0,25 kg
• rozměr balení : 110 x 125 x 45 mm
