Tester kabelů s multimetrem Ermenrich Ping SM75

Tester kabelů s multimetrem Ermenrich Ping SM75 je multifunkční přístroj pro komplexní diagnostiku a zjišťování stavu telefonních linek, počítačových sítí a elektrických zařízení. Tento přístroj je určen pro profesionály, kteří se zabývají instalací a údržbou sítí v průmyslovém, kancelářském i rezidenčním prostředí.

Tester se používá k vyhledávání kroucených dvoulinek, vyhledávání kabelů a určování délky kabelů (až do 200 m s chybou ±3 m) a vzdálenosti ke zkratům nebo přerušeným obvodům. Model Ermenrich Ping SM75 se od podobných přístrojů odlišuje širokou škálou funkcí. Umožňuje provádět test PoE a určit typ napájecího zařízení podle standardu IEEE 802.3af/at. Má funkce NCV (bezkontaktní detekce nebezpečného napětí) a Port Flash a je kompatibilní se síťovými kabely STP/UTP kategorií 5E/6/6A. Nahrazuje také digitální multimetr měřením napětí (stejnosměrného i střídavého), proudu (stejnosměrného i střídavého), odporu, frekvence a kapacity. Výsledky měření se zobrazují na barevné TFT obrazovce vysílače s rozlišením 320x240 px.

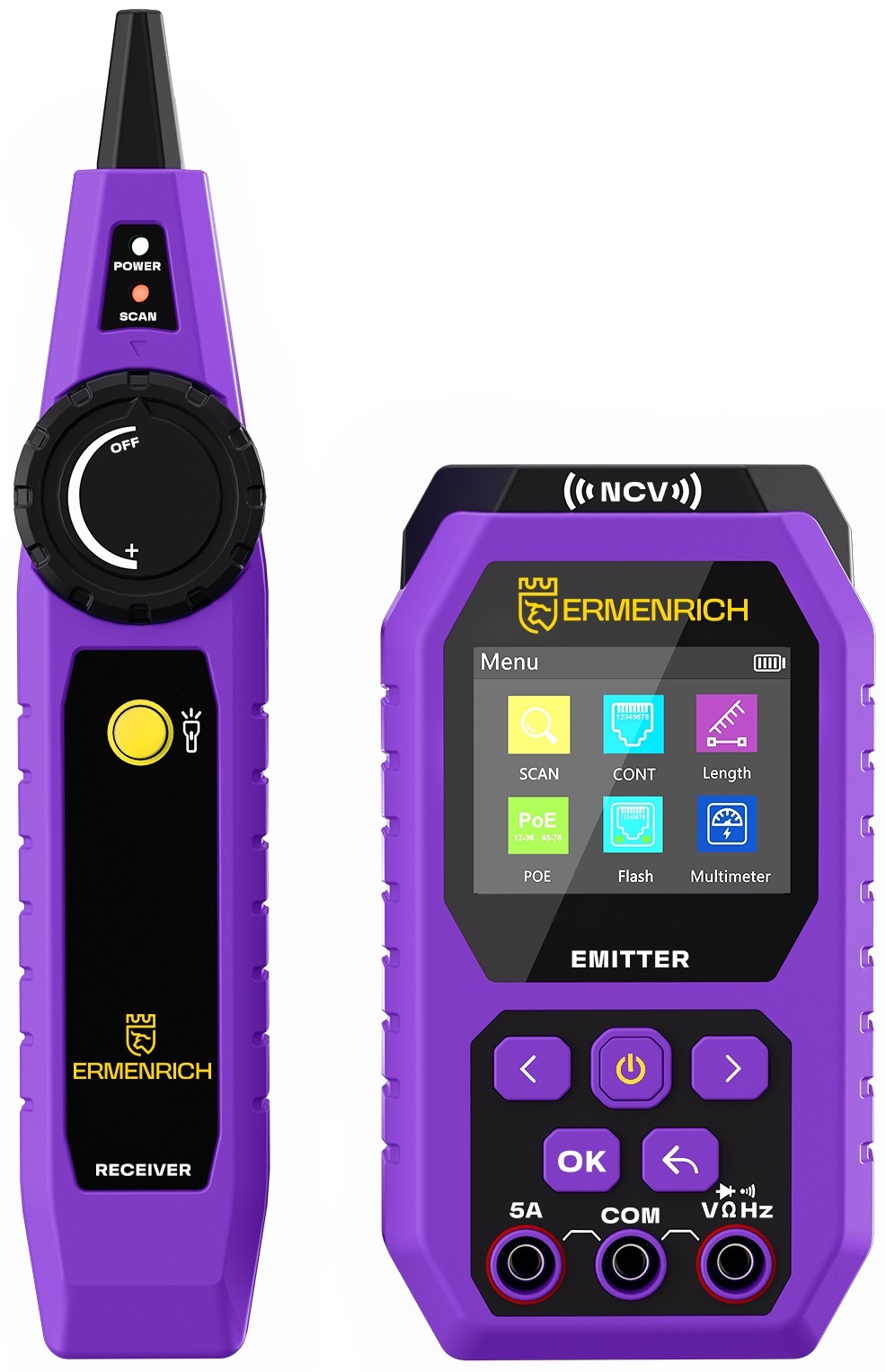

Sada obsahuje vysílač, přijímač s portem pro připojení sluchátek (součást dodávky), port RJ45 a testovací sondy pro multimetr. Vysílač je napájen vestavěnou dobíjecí 3,7 V baterií (nabíjecí adaptér je třeba koupit samostatně) a přijímač je napájen 9 V baterií.

Klíčové vlastnosti:

• Měření délky kabelu až do 200 m s chybou maximálně 3 m
• Rozsah vyhledávání kabelů: 0 až 1000 m
• Funkce NCV, Port Flash, test PoE, detekce polarity
• Multimetr: voltmetr, ampérmetr, ohmmetr, měřič kapacity, měřič frekvence
• Rychlé určení vzdálenosti k přerušeným obvodům, zkratům nebo zkříženým dvojlinkám
• Jasný barevný TFT displej pro zobrazení výsledků testu sítě

Obsah sady:

• Vysílač
• Přijímač
• Sluchátka
• Sonda - 2 ks
• USB kabel typu C
• Přepravní taška
• Návod k použití a záruční list

Značka
Ermenrich

EAN
5905555023151

Velikost balení (DxŠxV)
24x16x5 cm

Přepravní hmotnost
0.6 kg

Oddělovač
Vysílač

Porty
Type-C, RJ45 (mapování/skenování), RJ45 (Length/Flash/PoE), 5A, COM, základní měření multimetrem

Sledování typů kabelů
běžné vodiče, síťový kabel STP/UTP 5/5E/6/6A

Testování typů kabelů
síťový kabel STP/UTP (CAT5E, CAT6, CAT6A)

Maximální délka testovaného kabelu, m
600 (analogový), 1000 (digitální)

Měření délky kabelu
yes

Testování kabelů
yes

Testování kabelů
+ (přerušené obvody, zkraty, zkřížené dvojlinky)

Funkce Port Flash
yes

Funkce Port Flash
+, (plný duplex/poloviční duplex, auto-nego/ne-auto-nego, 10/100/1000 Mbit/s)

Sledování kabelů
yes

Test PoE
yes

Detekce polarity napětí
yes

Oddělovač
Měření délky kabelu

Jednotky měření
metry/yardy, stopy

Rozsah měření, m
5 - 200

Chyba
3 m

Oddělovač
Test PoE

Zkouška typu zařízení zdroje napájení (PSE)
standardní (IEEE 802.3at/af)

Identifikace středního/koncového rozpětí
yes

Rozsah provozního napětí (DC), V
5 - 60

Oddělovač
Digitální multimetr

Volba mezní hodnoty měření
automatická

Základní funkce
voltmetr, ampérmetr, ohmmetr, měřič kapacity, měřič frekvence

Rozsah měření stejnosměrného napětí
600 mV - 610 V ±(0,5% + 3)

Rozsah měření střídavého napětí
600 mV - 610 V ±(0,5% + 3)

Rozsah měření stejnosměrného proudu
1 mA - 3 A ±(0,8% + 3)

Rozsah měření střídavého proudu
1 mA - 3 A ±(0,8% + 3)

Rozsah měření odporu
600 Ohm - 60 MOhm ±(1,0% + 5)

Rozsah měření kapacity
60 nF - 6 mF ±(2,5% + 60), 6 mF - 30 mF ±(5,0% + 10)

Rozsah měření frekvence
0-6 MHz

Oddělovač
Klíčové vlastnosti

Maximální provozní proud, mA
200

Ochrana
vstupní napětí: 60 V

Displej
TFT

Úhlopříčka displeje, palce
2.4

Rozlišení displeje, px
320x240

Podsvícení displeje
yes

Napájení
vestavěná dobíjecí lithiová baterie 3,7 V, 1500 mA

Životnost baterií, h
10

Indikátor vybité baterie
yes
