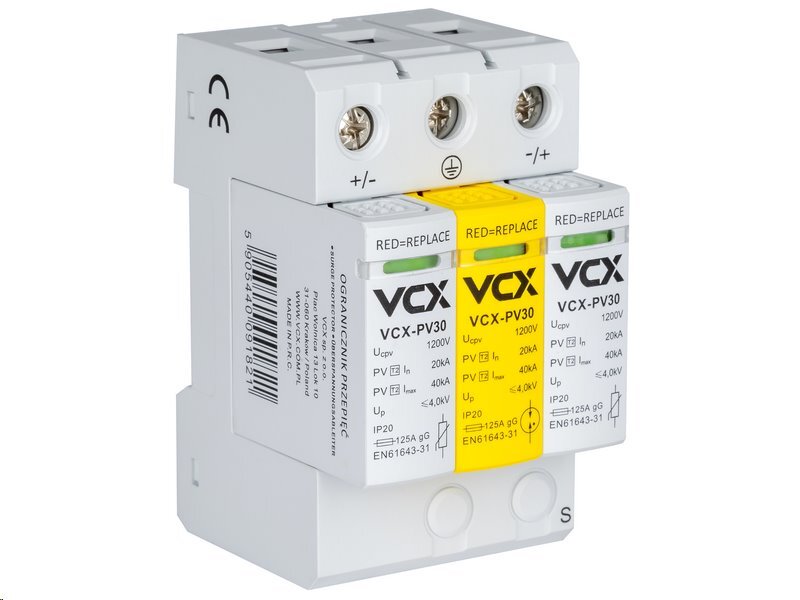

Přep. ochrana VCX PV30 DC třída T2 (C) 3P 1200V - profesionální ochrana pro vaše fotovoltaické systémy

Přepěťová ochrana VCX PV30 DC třídy T2 (C) 3P 1200V je špičkové řešení pro ochranu stejnosměrné části solární elektrárny. Je speciálně navržena tak, aby spolehlivě ochránila komponenty FVE před účinky atmosférických jevů i přepětí z jiných zdrojů.

Díky kombinaci technologie varistoru a jiskřiště poskytuje vynikající schopnost odvádět extrémní proudové rázy, což výrazně zvyšuje bezpečnost celé instalace.

Výhody oproti běžným přepěťovým ochranám

• Kombinace varistoru a jiskřiště = lepší schopnost odvádět proudové rázy
• Vysoká hodnota maximálního proudového zatížení až 40 kA
• Optická signalizace stavu zvyšuje provozní bezpečnost a snižuje servisní náklady
• Kompaktní 3-modulové provedení šetří místo v rozvaděči
• Speciálně navržené pro fotovoltaické aplikace s napětím až 1200 V DC

Maximální bezpečnost díky jiskřišťové technologii

Oproti běžným varistorovým ochranám nabízí VCX PV30 integrované jiskřiště, které umožňuje efektivnější zvládání vysokých proudů při přepětí (např. z bleskových výbojů). Tato konstrukce přináší vyšší spolehlivost, delší životnost a nižší riziko selhání při extrémních podmínkách. Výrobek je tak ideální volbou pro náročné aplikace, kde je ochrana investice do solárního systému klíčová.

Rychlá vizuální kontrola stavu zařízení

Zařízení je vybaveno vizuálním stavovým indikátorem, díky kterému ihned poznáte, zda je přepěťová ochrana plně funkční. Zelená značí aktivní ochranu, červená nutnost výměny modulu. Tento jednoduchý, ale velmi účinný mechanismus šetří čas i starosti při pravidelné údržbě.

Praktické využití a snadná instalace

Tato přepěťová ochrana je určena pro přímé použití v DC částech fotovoltaických elektráren do maximálního napětí 1200 V DC. Hodí se jak pro malé domácí systémy, tak i pro větší střešní instalace. Díky kompaktním rozměrům (3P) a možnosti připojení vodičů až do 35 mm² je montáž snadná a flexibilní. Stupeň krytí IP20 zajišťuje dostatečnou ochranu pro montáž do rozvaděčů.

Kombinované provedení přepěťové ochrany využívá:

Tato trojitá kombinace MOV-GDT-MOV přináší výhody obou technologií - rychlou reakci, vysokou odolnost a dlouhou životnost. Díky tomu poskytuje efektivnější a spolehlivější ochranu než samostatné varistorové nebo jiskřišťové přepěťové prvky.

Technické specifikace produktu:

Bezpečnostní pokyny k instalaci a provozu:

Používání přepěťové ochrany VCX PV30 DC T2 1200V vyžaduje dodržení základních bezpečnostních pravidel. Před instalací nebo servisem zařízení doporučujeme věnovat pozornost následujícím pokynům:

• Instalaci, údržbu a případnou výměnu smí provádět pouze kvalifikovaná a oprávněná osoba.
• Při instalaci a používání je nutné dodržet veškeré platné místní, regionální i národní předpisy.
• Otevření přístroje nebo jakýkoli zásah do jeho konstrukce vede ke ztrátě záruky.
• Přetížení nad doporučené hodnoty výrobce může vést k trvalému poškození zařízení a připojených součástí.
• Zařízení smí být provozováno pouze za podmínek uvedených v technické dokumentaci.
• Před jakýmkoli zásahem do zařízení vždy odpojte napájení.

Dodržováním těchto zásad předejdete nechtěnému poškození a zajistíte dlouhou a spolehlivou funkčnost vašeho systému.

Třídy přepěťových ochran (SPD - Surge Protective Devices)

Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:

Třída I (T1) - Hromosvodní ochrana

• Použití: Ochrana před přímým úderem blesku a jeho následnými účinky.
• Typ přepětí: Zvládá nejvyšší energetické impulzy.
• Místo instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.
• Pracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).

Třída II (T2) - Ochrana proti přepětí v rozvodu

• Použití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.
• Typ přepětí: Střední úroveň ochrany.
• Místo instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.
• Pracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.

Třída III (T3) - Ochrana citlivých zařízení

Použití:

Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.

Typ přepětí:

Nejnižší úroveň ochrany, zaměřená na nízké přepětí.

Místo instalace:

Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.

Pracovní charakteristika:

Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnotdo 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.

Kombinace tříd ochrany

Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.

Shrnutí:

• Třída I (T1): Ochrana před přímými údery blesku.
• Třída II (T2): Ochrana před běžným přepětím v rozvodné síti.
• Třída III (T3): Ochrana citlivých zařízení před nízkým přepětím.

Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.

Přepětí - dělení

Přepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.

1. Atmosférické přepětí

Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:

2. Spínací přepětí

Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.

• Příčiny:
• Charakteristika:

Další dělení přepětí podle trvání:

• Krátkodobé přepětí (přechodné):
• Dlouhodobé přepětí (trvalé):

Shrnutí:

• Atmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.
• Spínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.
• Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).

Proč si pořídit přepěťovou ochranu?

I když se může přepěťová ochrana zdát jako investice navíc, je to jen malá cena oproti možným škodám na spotřebičích nebo celé elektroinstalaci. Přepěťová ochrana představuje finančně efektivní a bezpečnostní opatření, které zabezpečí váš domov před nečekanými výpadky a riziky, jako je přepětí nebo úder blesku.

Pořízení přepěťové ochrany je důležité z několika klíčových důvodů:

Ochrana spotřebičů a elektroniky:

Zabránění poškození elektroinstalace:

Neuznání reklamace:

Důležitost při stavbě nového domu:

Pojistné plnění:

UPOZORNĚNÍ

Z důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.

Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.

Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.

Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
