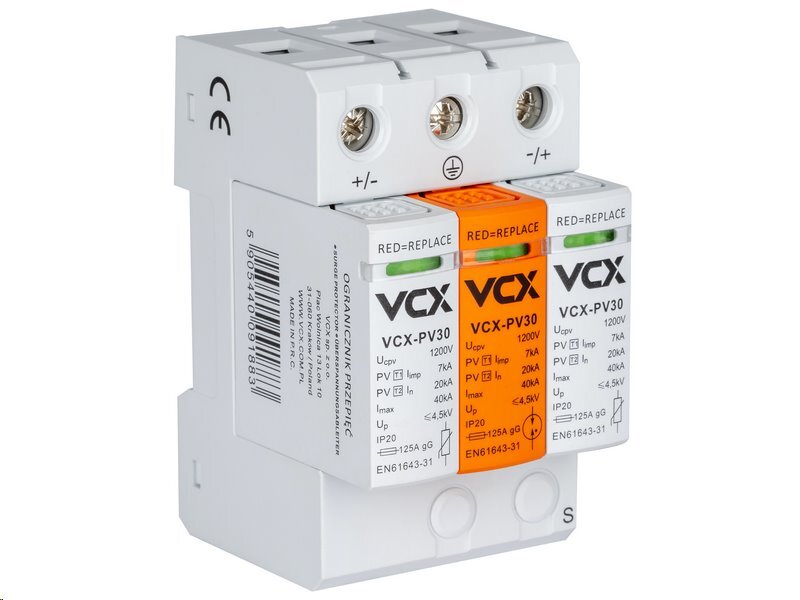

Přepěťová ochrana VCX PV30 DC třída T1+T2 (B+C) 3P 1200V 7kA - profesionální ochrana pro vaše fotovoltaické systémy

Přepěťová ochrana VCX PV30 DC třídy T1+T2 (B+C) 3P 1200V 7kA je špičkové řešení pro ochranu stejnosměrné části solární elektrárny. Je speciálně navržena tak, aby spolehlivě ochránila komponenty FVE před účinky atmosférických jevů i přepětí z jiných zdrojů.

Díky třístupňové technologii MOV-GDT-MOV (varistor + plynové jiskřiště + varistor) nabízí výjimečně vysokou úroveň bezpečnosti, kterou ocení profesionálové i majitelé větších solárních elektráren.

Jedno zařízení pro T1 i T2 ochranu

Na rozdíl od běžných přepěťových ochran, které chrání buď proti bleskovým proudům (T1), nebo pouze proti spínacím a šířeným přepětím (T2), tento model plní oba úkoly současně. Třípólové provedení (3P) pokrývá většinu moderních fotovoltaických instalací a je ideální pro použití na straně stejnosměrného napětí do 1200 V DC.

Kombinace technologií pro maximální spolehlivost

Ochrana využívá výhody kombinace varistorů a plynového jiskřiště, která zajišťuje:

• Vysokou odolnost vůči impulzům až 40 kA,
• Schopnost zvládat bleskové proudy až 7 kA (10/350 μs),
• Nižší riziko degradace díky oddělení proudových cest.

Plynový jiskřištěný modul PE odstraňuje problém stárnutí a ztráty účinnosti běžných ochran vlivem dlouhodobého působení pracovních proudů a únikových proudů.

Vizuální kontrola bez nářadí

Na čelní straně každého modulu najdete stavový indikátor funkčnosti:

• Zelený znamená aktivní ochranu,
• Červený značí nutnost výměny modulu.

To umožňuje rychlou a bezproblémovou kontrolu zařízení i bez rozebrání rozvaděče - ideální pro servis i pravidelnou kontrolu.

Snadná instalace a univerzální použití

Přepěťová ochrana VCX PV30 1200V je kompatibilní s vodiči do 35 mm², má kompaktní třímodulové provedení a je připravena na montáž do běžných rozvaděčů. Díky IP20 krytí je ideální pro vnitřní použití, zejména ve strojovnách, technických místnostech nebo rozvodnách FV systémů.

Kombinované provedení přepěťové ochrany využívá:

Tato trojitá kombinace MOV-GDT-MOV přináší výhody obou technologií - rychlou reakci, vysokou odolnost a dlouhou životnost. Díky tomu poskytuje efektivnější a spolehlivější ochranu než samostatné varistorové nebo jiskřišťové přepěťové prvky.

Proč zvolit právě tento typ přepěťové ochrany?

Spojení T1 a T2 ochrany v jednom zařízení

• Kombinace MOV a GDT technologie = dlouhá životnost a vysoký výkon
• Vhodné pro moderní FV systémy s napětím až 1200 V DC
• Optická signalizace stavu modulu bez nutnosti měření
• Vysoká odolnost proti impulzním proudům a výbojům
• Bezpečná a jednoduchá montáž s širokým teplotním rozsahem provozu

Technické specifikace produktu:

• Impulsní bleskový proud (Iimp 10/350): 7 kA Speciální ochrana proti účinkům atmosférických výbojů.

Bezpečnostní pokyny k instalaci a provozu:

Používání přepěťové ochrany VCX PV30 DC T1+T2 (B+C) 1200V 7kA vyžaduje dodržení základních bezpečnostních pravidel. Před instalací nebo servisem zařízení doporučujeme věnovat pozornost následujícím pokynům:

• Instalaci, údržbu a případnou výměnu smí provádět pouze kvalifikovaná a oprávněná osoba.
• Při instalaci a používání je nutné dodržet veškeré platné místní, regionální i národní předpisy.
• Otevření přístroje nebo jakýkoli zásah do jeho konstrukce vede ke ztrátě záruky.
• Přetížení nad doporučené hodnoty výrobce může vést k trvalému poškození zařízení a připojených součástí.
• Zařízení smí být provozováno pouze za podmínek uvedených v technické dokumentaci.
• Před jakýmkoli zásahem do zařízení vždy odpojte napájení.

Dodržováním těchto zásad předejdete nechtěnému poškození a zajistíte dlouhou a spolehlivou funkčnost vašeho systému.

Třídy přepěťových ochran (SPD - Surge Protective Devices)

Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:

Třída I (T1) - Hromosvodní ochrana

• Použití: Ochrana před přímým úderem blesku a jeho následnými účinky.
• Typ přepětí: Zvládá nejvyšší energetické impulzy.
• Místo instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.
• Pracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).

Třída II (T2) - Ochrana proti přepětí v rozvodu

• Použití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.
• Typ přepětí: Střední úroveň ochrany.
• Místo instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.
• Pracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.

Třída III (T3) - Ochrana citlivých zařízení

Použití:

Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.

Typ přepětí:

Nejnižší úroveň ochrany, zaměřená na nízké přepětí.

Místo instalace:

Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.

Pracovní charakteristika:

Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnotdo 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.

Kombinace tříd ochrany

Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.

Shrnutí:

• Třída I (T1): Ochrana před přímými údery blesku.
• Třída II (T2): Ochrana před běžným přepětím v rozvodné síti.
• Třída III (T3): Ochrana citlivých zařízení před nízkým přepětím.

Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.

Přepětí - dělení

Přepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.

1. Atmosférické přepětí

Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:

2. Spínací přepětí

Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.

• Příčiny:
• Charakteristika:

Další dělení přepětí podle trvání:

• Krátkodobé přepětí (přechodné):
• Dlouhodobé přepětí (trvalé):

Shrnutí:

• Atmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.
• Spínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.
• Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).

Proč si pořídit přepěťovou ochranu?

I když se může přepěťová ochrana zdát jako investice navíc, je to jen malá cena oproti možným škodám na spotřebičích nebo celé elektroinstalaci. Přepěťová ochrana představuje finančně efektivní a bezpečnostní opatření, které zabezpečí váš domov před nečekanými výpadky a riziky, jako je přepětí nebo úder blesku.

Pořízení přepěťové ochrany je důležité z několika klíčových důvodů:

Ochrana spotřebičů a elektroniky:

Zabránění poškození elektroinstalace:

Neuznání reklamace:

Důležitost při stavbě nového domu:

Pojistné plnění:

UPOZORNĚNÍ

Z důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.

Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.

Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.

Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
