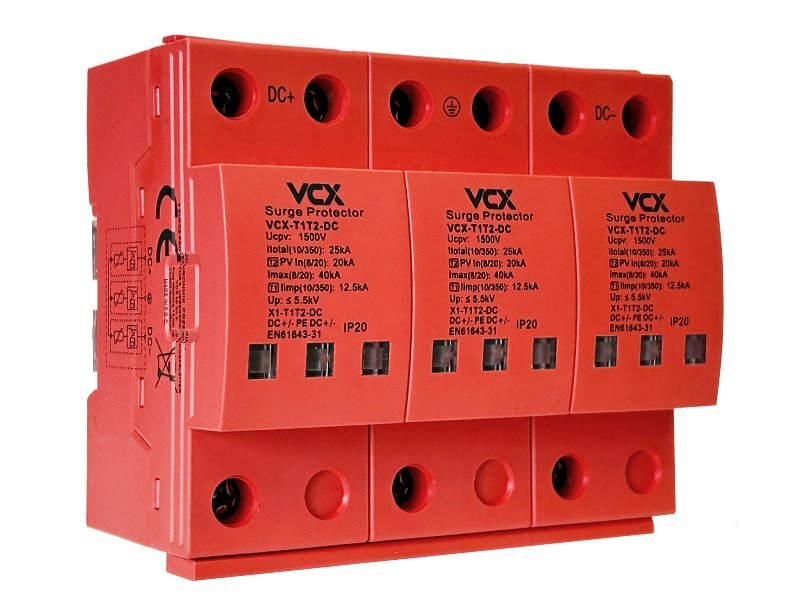

Přepěťová ochrana VCX DC třída T1+T2 (B+C) 3P 1500V 12.5kA RED

Technicky vyspělá přepěťová ochrana (svodič přepětí) vysoké kvality s funkcí ochrany proti přepětí třídy T1+T2 (B+C) je speciálně navržena pro ochranu fotovoltaických zařízení. Díky vizuálnímu indikátoru provozu umožňuje snadné sledování stavu ochrany - zelená barva znamená, že ochrana je aktivní, zatímco červená barva signalizuje, že ochrana již nefunguje.

Tato přepěťová ochrana je určena pro ochranu napájecích zařízení nízkého napětí (nn) proti přepětím způsobeným indukovanými a spínacími přepětími. Je vhodná pro instalaci v různých typech elektrických sítí, jako jsou TN-S, TN-C, IT a TT, kde garantuje účinné potenciálové vyrovnání v případě úderu bleskem.

Ochrana by měla být instalována současně jako první i druhá úroveň ochrany, ideálně v podlahových deskách nebo rozvodnicích, zejména na vstupních místech elektrických instalací do budov. Zajišťuje komplexní ochranu celé elektroinstalace i zařízení připojených k napájecí síti před částí bleskového proudu a dalšími typy přepětí.

Tento přepěťový chránič snižuje napětí a efektivně odvádí přepěťové proudy, a to jak z přímých, tak nepřímých úderů blesku. Poskytuje tak dvoustupňovou úroveň ochrany, což zajišťuje vysokou úroveň bezpečnosti pro různá zařízení, jako jsou počítače, spotřební elektronika a další elektrické spotřebiče.

Technické specifikace

• Třída ochrany: T1+T2 (B+C)
• Typ ochrany: Varistorová technologie (MOV-MOV-MOV)
• Maximální provozní napětí Ucpv: 1500 V DC
• Zkušební proud (In): 25 kA (8/20)
• Maximální proud (Imax): 20 kA (8/20)
• Impulsní proud (Iimp): 12,5 kA (10/350)
• Úroveň ochranného napětí (Up): < 5,5 kV
• Maximální průřez připojovacího vodiče: 35 mm²
• Provozní teplota: -30 °C až +50 °C
• Třída krytí: IP20 - chrání před vniknutím prstů nebo podobných předmětů.
• Odolnost proti zkratu (ISCPV): Navrženo pro dlouhodobý a spolehlivý provoz v náročných podmínkách.
• Ve shodě s normou EN 61643-31: Vztahuje se k ochraně proti přepětí a popisuje požadavky na zařízení na ochranu před přepětím (SPD) v fotovoltaických systémech. Poskytuje vysokou úroveň bezpečnosti a spolehlivosti.

Třídy přepěťových ochran (SPD - Surge Protective Devices)

Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:

Třída I (T1) - Hromosvodní ochrana

• Použití: Ochrana před přímým úderem blesku a jeho následnými účinky.
• Typ přepětí: Zvládá nejvyšší energetické impulzy.
• Místo instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.
• Pracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).

Třída II (T2) - Ochrana proti přepětí v rozvodu

• Použití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.
• Typ přepětí: Střední úroveň ochrany.
• Místo instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.
• Pracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.

Třída III (T3) - Ochrana citlivých zařízení

Použití:

Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.

Typ přepětí:

Nejnižší úroveň ochrany, zaměřená na nízké přepětí.

Místo instalace:

Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.

Pracovní charakteristika:

Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnotdo 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.

Kombinace tříd ochrany

Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.

Shrnutí:

• Třída I (T1): Ochrana před přímými údery blesku.
• Třída II (T2): Ochrana před běžným přepětím v rozvodné síti.
• Třída III (T3): Ochrana citlivých zařízení před nízkým přepětím.

Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.

Přepětí - dělení

Přepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.

1. Atmosférické přepětí

Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:

2. Spínací přepětí

Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.

• Příčiny:
• Charakteristika:

Další dělení přepětí podle trvání:

• Krátkodobé přepětí (přechodné):
• Dlouhodobé přepětí (trvalé):

Shrnutí:

• Atmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.
• Spínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.
• Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).

Proč si pořídit přepěťovou ochranu?

I když se může přepěťová ochrana zdát jako investice navíc, je to jen malá cena oproti možným škodám na spotřebičích nebo celé elektroinstalaci. Přepěťová ochrana představuje finančně efektivní a bezpečnostní opatření, které zabezpečí váš domov před nečekanými výpadky a riziky, jako je přepětí nebo úder blesku.

Pořízení přepěťové ochrany je důležité z několika klíčových důvodů:

Ochrana spotřebičů a elektroniky:

Zabránění poškození elektroinstalace:

Neuznání reklamace:

Důležitost při stavbě nového domu:

Pojistné plnění:

UPOZORNĚNÍ

Z důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.

Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.

Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.

Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
