Tinycontrol INA740

Přesný digitální monitor napájení s integrovaným snímačem proudu a 16bitovým delta-sigma ADC převodníkem.

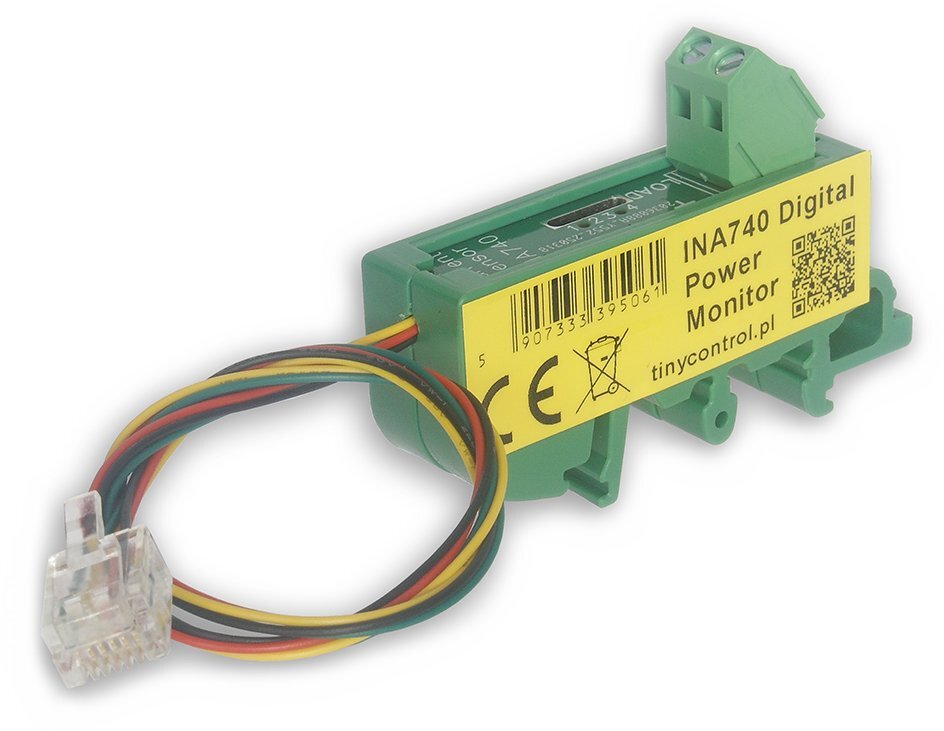

INA740 je specializovaný senzor navržený pro přesné měření elektrických parametrů v průmyslových a IoT aplikacích. Zařízení dokáže měřit obousměrné proudy až ±24 A (limit konektoru, čip samotný zvládá až ±35 A) při podpoře společného napětí až 85 V. Díky vysoké přesnosti a širokému rozsahu měření je ideální pro monitorování spotřeby energie, diagnostiku systémů a optimalizaci výkonu.

Senzor poskytuje komplexní měření včetně proudu, napětí sběrnice, teploty čipu, výkonu a spotřebované energie. Komunikace probíhá prostřednictvím I2C sběrnice a RJ konektor je kompatibilní se zařízeními tinycontrol, přičemž senzor je podporován kontrolérem LK4.

• Obousměrné měření proudu v rozsahu ±24 A s vysokou přesností
• Měření napětí v rozsahu 0-85 V pro širokou škálu aplikací
• Integrovaný teplotní senzor s přesností ±1,5 °C (při 25 °C)
• 16bitové rozlišení pro vysoce přesná měření
• Velmi nízký vnitřní odpor (shunt) pouhých 800 µΩ minimalizuje ztráty
• Přesnost měření výkonu ±1,6 % a energie ±2,1 %
• 4polohový přepínač pro změnu I2C adresy umožňující provoz až 4 senzorů na jedné sběrnici
• Montáž na standardní DIN lištu 35 mm pro snadnou instalaci

Univerzální konektivita a integrace
RJ konektor senzoru je kompatibilní se zařízeními tinycontrol a senzor je podporován kontrolérem LK4. Pro integraci s jinými kontroléry (např. Arduino) je potřeba se seznámit s rozložením pinů RJ konektoru, které je popsáno např. v krátkém manuálu LK4.

Flexibilní adresování I2C
Deska senzoru je vybavena 4polohovým přepínačem, který umožňuje změnit I2C adresu. Díky tomu je možné provozovat až 4 senzory na jedné I2C sběrnici, což je funkce dostupná s kontrolérem LK4.

Snadná instalace
Senzor podporuje montáž na standardní 35mm DIN lištu, což usnadňuje instalaci v průmyslových rozvaděčích a řídicích systémech. Zařízení je kompatibilní s vodiči o průměru 0,5-2 mm (12-24 AWG) pro flexibilní zapojení.

ZÁKLADNÍ SPECIFIKACE

• Rozsah měření proudu: ±24 A (obousměrný)
• Rozsah měření napětí: 0-85 V
• Vnitřní odpor (shunt): 800 µΩ
• Proudový offset: ±62,5 mA (max.)
• Přesnost měření výkonu: ±1,6 % (max.)
• Přesnost měření energie: ±2,1 % (max.)
• Přesnost teplotního senzoru: ±1,5 °C (max. při 25 °C)
• Rozlišení měření: 16 bit
• Napájecí napětí: 3,3 V
• Velikost proudového vodiče: 12-24 AWG (průměr 0,5-2 mm)
• Montáž na DIN lištu: ano (35 mm)
• Rozměry: 63 × 44 × 16 mm
• Délka kabelu: 27 cm

Senzor by měl být připojen podle schématu, pro měření napětí (a samozřejmě výkonu a energie) musí být zem LK4 a zem zátěže společné! V případě izolovaného systému lze realizovat pouze měření proudu. .mw-s-h-pic img, .mw-s-h-tileOver .bl-heading1, .mw-s-h-tileUnder .bl-heading2, .mw-s-h-text .bl-text, .mw-s-h-button .bl-btn, .mw-s-h-list ul { display: none }
