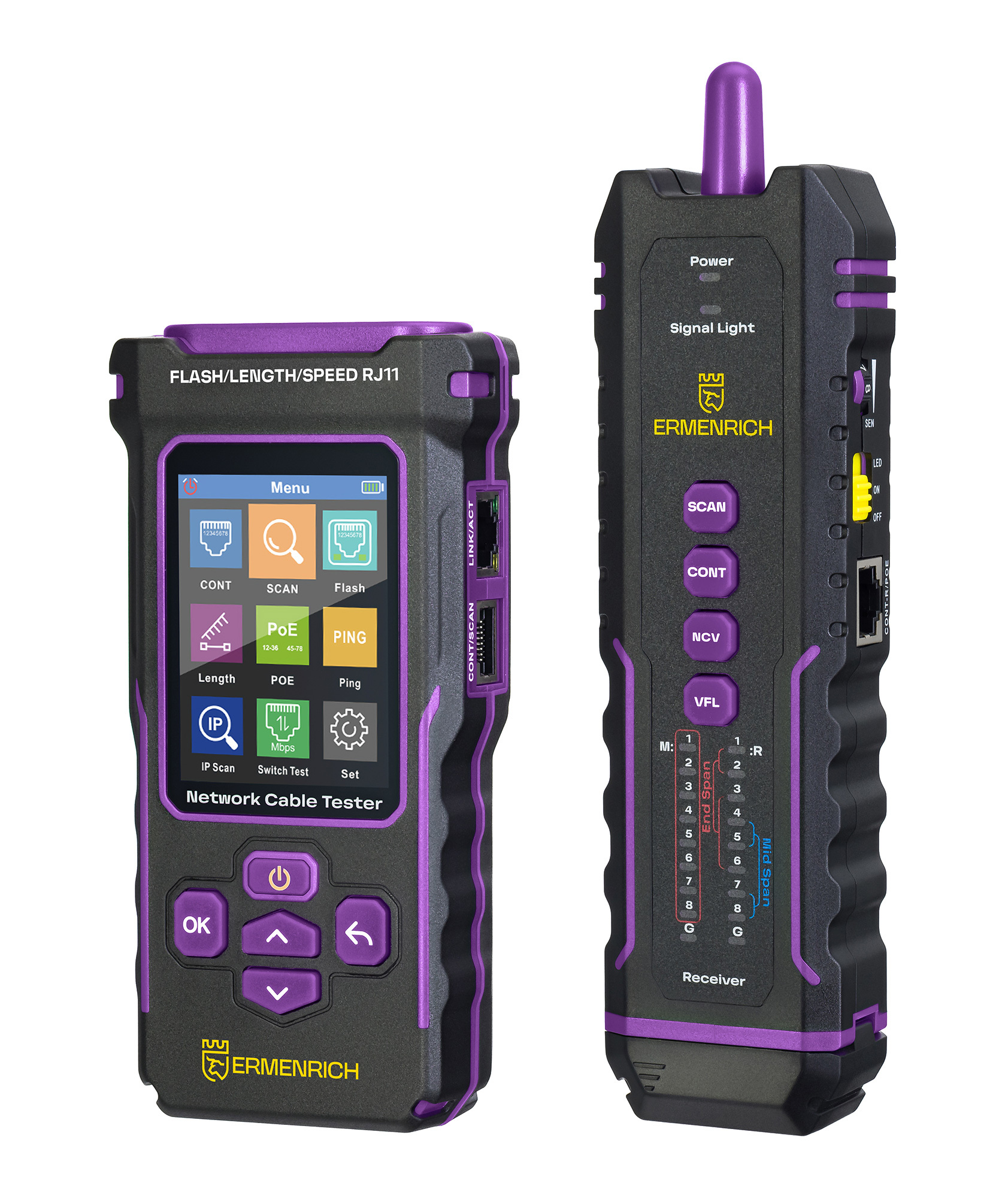

Multifunkční tester kabelů Ermenrich NetGeeks NP50 je určen k testování síťových kabelů STP/UTP kategorií 5/5E/6/6A, měření délky kabelů metodou reflektometrie v časové oblasti (TDR) (v rozsahu 5-200 m), provádění komplexní diagnostiky telefonních a počítačových sítí a detekci kroucených dvoulinek. Přístroj identifikuje místo přerušeného obvodu nebo zkratu ve vedení, změří přibližnou vzdálenost k místu poruchy a také detekuje zkřížené dvojlinky. Maximální délka testovaného kabelu: 1000 m.

Přístroj má mnoho funkcí, které jsou užitečné pro odborníky, kteří instalují, udržují a opravují sítě v průmyslovém, kancelářském i domácím prostředí. Model Ermenrich NetGeeks NP50 lze použít k provádění testů sítě Ethernet: PoE (identifikuje typ PSE a střední/koncové rozpětí) a PING (měří rychlost přenosu paketů, zjišťuje IP adresu). Funkce Port Flash umožňuje rychle zjistit, ke kterému portu na směrovači nebo přepínači je kabel připojen. Pomocí funkce Visual Fault Locator (VFL - Vizuální lokátor poruch) můžete lokalizovat poruchy sítě na základě světelných signálů přijímače. Světelná indikace je přítomna také ve funkci bezkontaktní detekce napětí (NCV). Všechny výsledky diagnostiky se zobrazují na barevné TFT obrazovce vysílače.

Klíčové vlastnosti:

• Identifikace typu PSE podle standardů IEEE 802.3at/af/bt a nestandardní
• Měření délky kabelu 5-200 m s chybou ±3 m
• Přijímač je vybaven svítilnou, která se používá také pro světelnou indikaci
• Vyhledávání kabelů, vyhledávání přerušených obvodů nebo zkratů a zkřížených dvojlinek
• Komplexní diagnostika sítě s funkcemi testování PoE, VFL, NCV, PING, QC (kontrola kvality)

Obsah sady:

• Vysílač
• Přijímač
• Propojovací kabel RJ11
• Propojovací kabel RJ45
• Krokosvorka
• USB kabel typu C
• Přepravní taška
• Návod k použití a záruční list

Značka
Ermenrich

Záruka
5 let

EAN
5905555023175

Velikost balení (DxŠxV)
24x16x5 cm

Přepravní hmotnost
0.63 kg

Oddělovač
Vysílač

Porty
RJ11, Type-C, RJ45 (mapování/skenování), RJ45 (PoE/PING/IP), RJ45 (Flash/Length/Rate)

Sledování typů kabelů
telefonní kabel, běžné vodiče, síťový kabel STP/UTP 5/5E/6/6A

Testování typů kabelů
síťový kabel STP/UTP 5/5E/6/6A

Maximální délka testovaného kabelu, m
600 (analogový), 1000 (digitální)

Měření délky kabelu
yes

Testování kabelů
yes

Testování kabelů
+ (přerušené obvody, zkraty, zkřížené dvojlinky)

Funkce Port Flash
yes

Sledování kabelů
yes

Test PoE
yes

Test PING
yes

Detekce polarity napětí
yes

Vizuální lokalizátor poruch (VFL)
yes

Oddělovač
Měření délky kabelu

Metoda měření
reflektometrie v časové oblasti (TDR)

Jednotky měření
metry/yardy, stopy

Rozsah měření, m
5 - 200

Chyba
3 m

Měření vzdálenosti k přerušeným obvodům
yes

Měření vzdálenosti ke zkratu
yes

Kalibrace
+

Minimální délka kabelu pro kalibraci, m
10

Oddělovač
Test PoE

Zkouška typu zařízení zdroje napájení (PSE)
nestandardní, standardní (IEEE 802.3at/af/bt)

Identifikace středního/koncového rozpětí
yes

Rozsah měření výkonu, W
5 - 60

Oddělovač
Klíčové vlastnosti

Maximální provozní proud, mA
150

Ochrana
vstupní napětí: 60 V

Displej
TFT

Rozlišení displeje, px
128?64

Podsvícení displeje
yes

Napájení
Li-ion baterie 3,7 V, 1500 mA h

Životnost baterií, h
10

Indikátor vybité baterie
yes

Automatické vypnutí
15 min, 60 min, 30 min

Rozsah provozní teploty, °C
-10 - 60

Rozsah provozní vlhkosti, %
20…70

Oddělovač
Přijímač / vzdálená jednotka

Porty
QC, VFL, Type-C, RJ45 (Cont-A), RJ45 (Cont-M), RJ45 (Cont-R/PoE)

Nastavitelná citlivost
yes

Bezkontaktní detekce napětí (NCV)
yes

Kontrola kvality krystalové hlavy kabelu
yes
