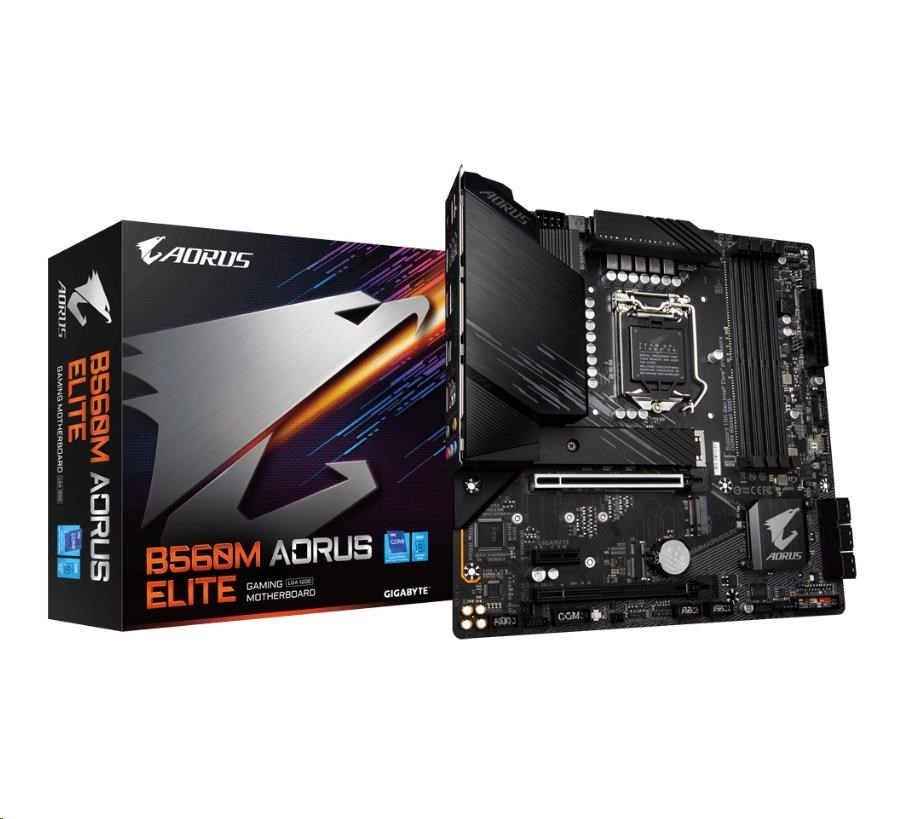

GIGABYTE B560M AORUS ELITE

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů 11. generace Intel Core i5/ i7/ i9
Podpora procesorů 10. generace Intel Core/ Pentium/ Celeron
Patice LGA1200

Čipová sada
Intel B560

Paměť
4 x DDR4 paměťový slot, podpora až 128 GB
Podpora DDR4 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz
CPU Intel 10. gen. (Core i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz
CPU Intel 10. gen. (Core i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora ECC pamětí (non-ECC režim), 1Rx8/2Rx8
Podpora Intel Extreme Memory Profile (XMP)

Sloty
1 x PCIe 4.0 x16 slot
CPU Intel 10. gen. podporuje PCIe 3.0
1 x PCIe 3.0 x16 slot (podporuje x4 režim)
1 x PCIe 3.0 x1

Grafika
1 x HDMI port, podporující max. rozlišení 4096 x 2160 při 30 Hz
1 x DisplayPort port, podporující max. rozlišení 4096 x 2304 při 60 Hz

Multi-GPU
Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie

Úložiště
Intel CPU
1 x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x2/x4 režim)
CPU Intel 10. gen. podporuje PCIe 3.0
Intel B560 čipová sada
6 x SATA 6Gb/s port
1 x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (SATA a PCIe 3.0 x2/x4 režim)
Podpora Intel Optane technologie

USB
1 x USB 3.2 Gen2 typ C port na zadním panelu
1 x USB 3.2 Gen1 typ C port dostupný přes interní USB konektor
1 x USB 3.2 Gen2 typ A port na zadním panelu
5 x USB 3.2 Gen1 port (2 porty na zadním panelu, 3 porty dostupné přes interní USB konektory)
10 x USB 2.0 port (6 portů na zadním panelu, 4 porty dostupné přes interní USB konektory)

Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio

LAN
1 x Realtek 2,5Gigabit LAN řadič

Interní konektory
1 x 24-pin ATX hlavní napájecí konektor
1 x 8-pin ATX 12V napájecí konektor
6 x SATA 6Gb/s konektor
2 x M.2 slot, M Key
1 x USB 3.2 Gen1 typ C konektor
1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 3 x USB 3.2 Gen1 port)
2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port)
1 x konektor ventilátoru CPU
1 x konektor ventilátoru vodního chlazení
3 x konektor systémového ventilátoru
1 x audio konektor předního panelu
1 x konektor předního panelu
1 x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
2 x konektor RGB LED pásku
2 x konektor adresovatelného LED pásku
2 x konektor Thunderbolt AIC
1 x propojka Clear CMOS
1 x konektor pro sériový port
1 x tlačítko Q-Flash Plus

Porty na zadním panelu
1 x PS/2 combo port klávesnice a myši
1 x DisplayPort
1 x HDMI
1 x USB 3.2 Gen2 (USB 3.1) typ C
1 x USB 3.2 Gen2 (USB 3.1 Gen2)
2 x USB 3.2 Gen1 (USB 3.0)
6 x USB 2.0
1 x RJ-45
6 x audio jack

Rozměry
24,4 x 24,4 cm
Micro ATX formát
