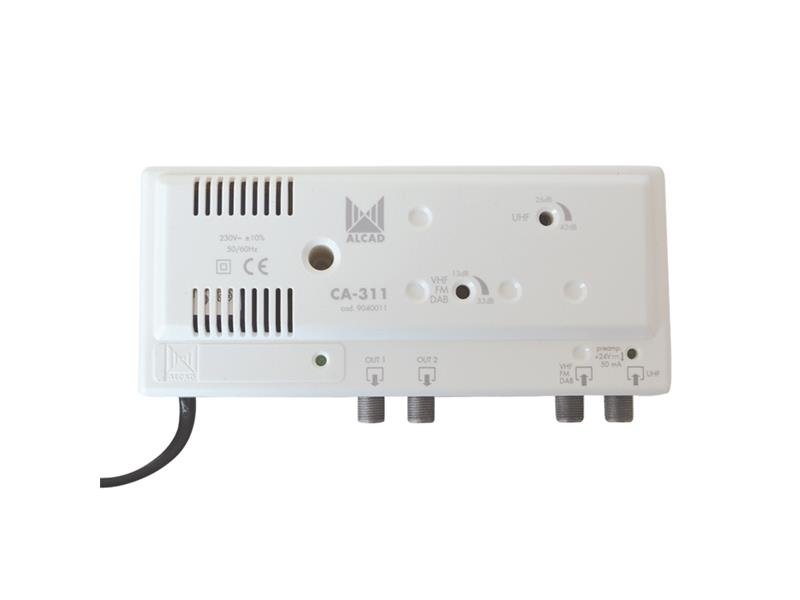

Anténní zesilovač ALCAD CA311, malý domovní zesilovač

Anténní zesilovač Alcad CA311 je malý domovní zesilovač pro pozemní příjem TV/FM signálů. Je vhodný pro použití v rodinných domech i pro více bytových jednotek. Zesilovač je vyroben v ZAMAC odlitku který má vynikající stínící účinky a je krytý plastovým obalem. Vstupy jsou řešeny pásmově s automatickým napájením předzesilovačů napětím +24V na středním vodiči u vstupu UHF, v případě zkratu dochází k automatickému elektronickému přerušení napájení. Zesilovač má vstupy 1x VHF ( 40-260 MHz) například pro rozhlas VKV II a DAB a 1x UHF (470-862 MHz). Do vstupu UHF je vhodné zařadit filtr 5G nebo LTE, nebo použít antény s těmito filtry. V obou vstupech jsou zařazeny regulační útlumové články. Do výstupu zesilovače je zabudován širokopásmový rozbočovač do dvou směrů. Zesilovač obsahuje zdroj 230V/AC.

Technické parametry :

• vstup zesilovače : 1ks, UHF pásmo (470-862 MHz)
• vstup zesilovače : 1ks, VHF pásmo (40-260 MHz)
• výstup zesilovače : 2ks, pásmo 40-260 MHz + 470-862 MHz)
• pracovní frekvence : 40-260 MHz +470 až 862 MHz
• zesílení ve vstupu VHF/FM : 33 ± 1,0 dB
• zesílení ve vstupu UHF : 42 ± 2,0 dB
• zvlnění přenosové charakteristiky : ± 1,5 dB
• regulace zesílení ve vstupu VHF : -20 dB
• regulace zesílení ve vstupu UHF : -16 dB
• šumové číslo v prac. pásmu VHF/FM : 3 ±1,0 dB
• šumové číslo v prac. pásmu UHF : 3 ± 1,0 dB
• max. výst. úroveň DIN45004B : 2 x 110 dBµV
• max. výst. úroveň IMD3 -66 dB : 2 x 105dBµV
• max. výst. úroveň IMD2 -60 dB : 2 x 100dBµV
• potlačení mezi vstupy/výstupy : >13 dB
• tlumení odrazu na vstupu a výstupu : > 10 dB
• vstupní konektor : 2 x Ff
• výstupní konektor : 2 x Ff
• napájení předzesilovače ve vstupu UHF : 24V / 50 mA (auto)
• napájení : 230V±10% , 50/60 Hz, 7VA
• pracovní teplota : -10°C .....+65°C
• vnitřní použit, stupeň krytí : IP20
• hmotnost : 0,55 kg
• rozměr balení : 162 x 80 x 47 mm
