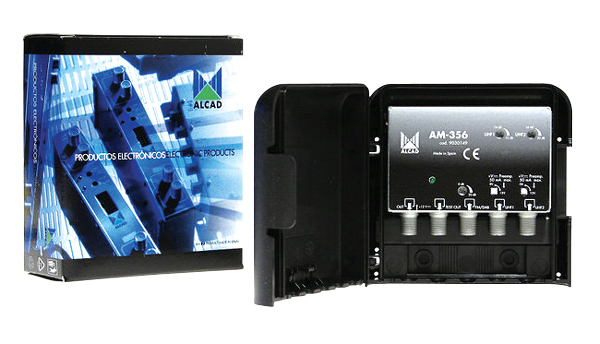

Anténní zesilovač ALCAD AM356 Alcad AM356 je třívstupový stožárový zesilovač v novém vylepšeném designu, zvýšenou odolností proti povětrnostním vlivům a zvýšenou odolností proti rozkmitání. Vhodný pro montáž do vnitřního i venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci zesílení odporovým trimrem, napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup, originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač, zesilovač je vyráběn SMT technologií a je umístěn v Zamac odlitku, plastový kryt zaručuje zvýšenou ochranu proti povětrnostním podmínkám, plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (max. průměr cca 48mm pomocí černého vázacího PE pásku) tak i na stěnu, vstupy a výstupy jsou na F-konektory, u UHF vstupů lze zapnout napájení pro předzesilovače +12V/50 mA, je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem, které vede k větší stabilitě zesilovače.

Technické parametry :

• vstup předzesilovače : 2ks UHF pásmo (470-862MHz)
• vstup předzesilovače : 1ks VHF (88-108MHz +160-260MHz)
• výstup předzesilovače hlavní : 1ks VHF + UHF pásmo
• výstup předzesilovače testovací (-15dB) : ano
• pracovní frekvence : 88 až 862 MHz
• zesílení ve vstupu VHF/UHF : 20 dB/32dB
• vlastní šum v prac. pásmu VHF/UHF : 5±1 dB/5,5±1 dB
• zvlnění přenosové charakteristiky VHF/UHF : ±1 dB (FM/DAB) / ±2 dB (UHF1,2)
• regulace zesílení vst.útl. článkem VHF/UHF : 0 až-20dB/0 až-16dB
• max. výst. úroveň DIN45004B : 108 dBµV
• max. výst. úroveň IMD3 -66 dB : 105 dBµV
• max. výst. úroveň IMD2 -60 dB : 93d dBµV
• tlumení odrazu na vstupu a výstupu : > 10 dB
• odstup signálu mezi vstupy : > 30 dB
• vstupní konektor : 3 x Ff
• výstupní konektor : 2 x Ff
• napájení do výstupu zesilovače : 12V/45mA
• kontrolní LED přítomnosti napětí : ano
• napájení předzesilovačů 12V do vstupů UHF : ano - odpojitelné spínači
• venkovní i vnitřní použití : ano, IP53
• provozní teplota : -10 ...+ 65°C
• hmotnost : 0,25 kg
• rozměr balení : 110 x 125 x 45 mm
• jedná se o náhradu za zesilovač Alcad AM316
