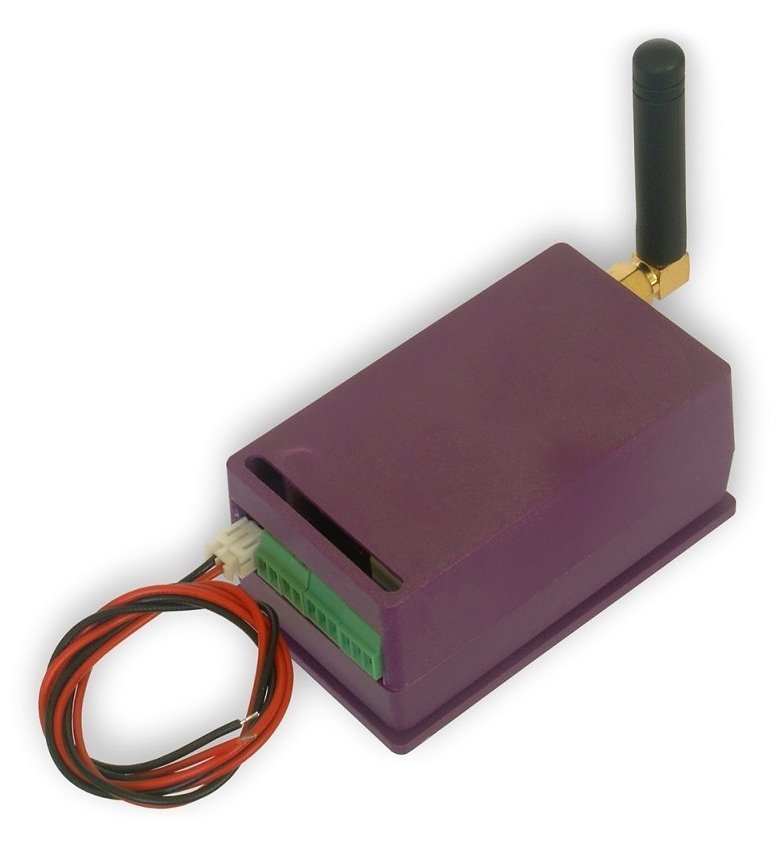

Tinycontrol GSMKON-040

GSM kontrolér pro LAN ovladač s konfigurací přes webové rozhraní.

Nejsou potřeba žádné další kabely, žádná instalace ovladačů a žádný speciální software. Zákazník jednoduše vloží SIM kartu, zapne zařízení, přihlásí se ke svému účtu, zadá identifikační číslo svého zařízení a přidá ho do seznamu svých zařízení.

Další nastavení se provádí prostřednictvím konfigurační stránky na serveru . Webové rozhraní používá ke komunikaci se zařízením protokol MQTT a datový přenos GPRS.

V případě, že SIM karta nepoužívá výchozí nastavení přístupu k internetu, poskytujeme v instalačním postupu, jak změnit nastavení zařízení pomocí SMS.

Pracovní režimy (GSM kontrolér může pracovat ve všech těchto režimech současně):

• Ovládání voláním z autorizovaného čísla (ve skutečnosti zapne relé a např. otevře bránu).
• Ovládání a příjem informací prostřednictvím SMS.
• Ovládání a příjem dat přes server pomocí protokolu mqtt.
• Místní automatizace pomocí podmínek nastavených na zařízení, které mohou mít za následek například zapnutí výstupu v závislosti na senzoru.

Hardware

• 2 analogové vstupy: pro rozsah 0-5 V a 0-33 V, pro měření napětí, stejnosměrného proudu (jsou potřeba další senzory), teplotní senzory, fotorezistory - senzor soumraku, senzor tlaku a mnoho dalších.
• Digitální vstup ve standardu 1-Wire - měření až 8 teplotních sond DS18B20.
• Digitální vstup ve standardu I2C - pro mnoho různých senzorů nebo rozšíření výstupů.
• Sériová sběrnice (UART 3,3 V).
• 2 logické vstupy - jako monitor stavu (otevírání/zavírání dveří, senzory PIR atd.), funguje jako tlačítko pro ruční přepínání.
• 1 relé (NO, C, NC).
• Měření napájecího napětí a teploty na desce.

Software

• Konfigurace přes web.
• Podpora SMS příkazů a upozornění.
• Změna stavu výstupu provedením hovoru z autorizovaného čísla.
• Podpora až 100 čísel autorizovaných pro funkci volání.
• Podpora komunikačních protokolů HTTP (GET) a MQTT.
• Kalibrace senzorů.
• Výpočet rozdílu naměřených hodnot ze vstupů.

Další informace a specifikace na https://tinycontrol.pl/en/gsm-controller-v42/

ZÁKLADNÍ SPECIFIKACE

• Napájecí napětí: 5-55 V
• Spotřeba energie: 0,2 W (krátkodobě 5 W)
• Relé: AC 125 V, 3 A
• Anténa: externí, SMA konektor
• SIM karta: nanoSIM
• Provozní teplota: -20 až +55 °C
• Rozměry: 69 x 40 x 29 mm (bez základny DIN a antény)
• Hmotnost: 56 g
• Obsah balení:
• GSM kontrolér/řadič v plastovém krytu
• DIN montážní základna
• Anténa (všesměrová, zisk 2 dBi)
• Napájecí kabel 30 cm (se zástrčkou - rozteč 2 mm)
• Hardware a konfigurační manuál
