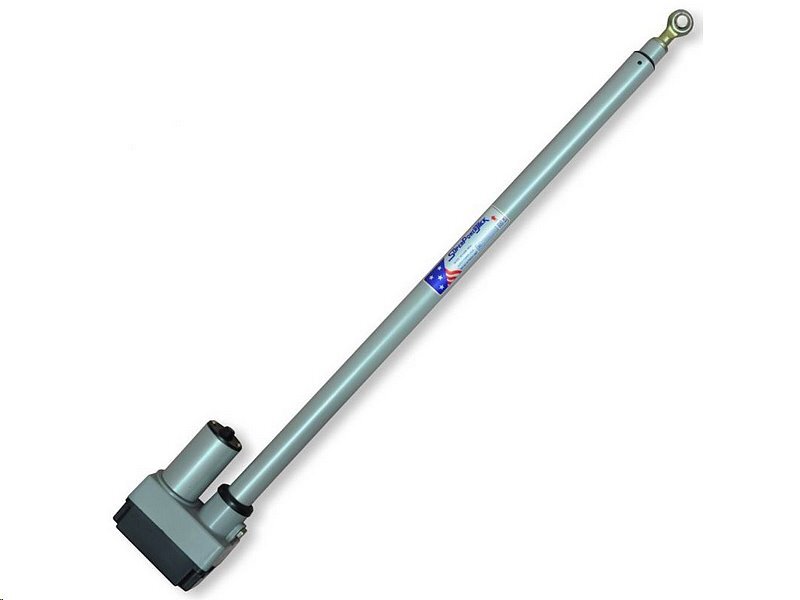

Táhlový motor HARL 3624+: Výkonný pomocník pro automatizaci

Objevte spolehlivý a univerzální táhlový motor HARL 3624+, který je ideální pro širokou škálu aplikací. Od průmyslové automatizace po ovládání oken, bran či branek - tento motor je díky svým vlastnostem a pečlivému zpracování perfektní volbou pro profesionální i domácí projekty.

Hlavní výhody:

• Dobré provedení
• Vestavěný impulsátor umožňuje elektronickým systémům přesně určit polohu pohonu
• Stabilní provoz pohonu
• Pohodlné kloubové uchycení
• Jmenovité napětí 36V DC
• Odolnost vůči povětrnostním podmínkám
• Plně nastavitelný výsuv (lze nastavit od několika mm až po nominální hodnotu výsuvu)
• Všestranné použití, jedinečná univerzálnost

Pohony lze využít pro automatické ovládání:

• Automatizačních prvků
• Lineárních prvků strojů
• Oken, dveří a branek
• Elektráren
• Zvedáků motocyklů, motorů apod.
• Solárních kolektorů nastavených kolmo ke slunci
• Strojů a zemědělských vozidel
• V inteligentních budovách

Možnosti ovládání:

• Dálkově pomocí radiového signálu - ovládání přes dálkový ovladač
• Tlačítky na vodičích
• Automaticky na základě času nebo senzorů

Obsah balení:

• Pohon Super Power Jack
• Kloubové uchycení na rameno - objímka
• Upevňovací šrouby
• Gumové těsnění na koncovku ramene

Technické údaje

• Délka: 860 mm
• Rychlost: 5,6 mm/s
• Rozlišení impulsátoru: 48 imp/cal
• Síla: 2000 N (200 kg)
• Délka výsuvu (L): 610 mm
• Napájecí napětí: 36 V DC
• Maximální proud: 2,10 A
• Koncové spínače: Nastavitelné
• Třída ochrany: IP52 (ochrana proti prachu a kapkám vody pod úhlem)
• Provozní teplota: -25 °C až +65 °C
• Pracovní cyklus: 10% (max. 2 min. nepřetržitého provozu)
• Zpětná vazba: Pulzní generátor
• Maximální statické zatížení: 450 kg
• Maximální dynamické zatížení: 250 kg
• Hmotnost: 4 kg

Nastavení pracovního rozsahu

Pracovní rozsah lze nastavit pomocí koncových spínačů, které se nacházejí uvnitř pohonu pod ochranným krytem upevněným čtyřmi šrouby.

Zpětné zasunutí pohonu

Zasuňte pohon tak, aby bylspodní koncový spínač stisknutý. Držte výsuvný trn, aby se neotáčel.

Nastavení počáteční polohy

Jakmile je spodní spínač aktivován, vyšroubujte výsuvný trn na požadovanou výchozí pozici pohonu.

Nastavení koncové polohy

Po nastavení výchozího bodu vysuňte pohon elektricky na místo, kde se má zastavit. Opět držte výsuvný trn, aby se neotáčel.

Seřízení horního koncového spínače

Jakmile pohon dosáhne požadované koncové polohy, povolte šroub horní vačky a otáčejte ji, dokud se nespustí druhý koncový spínač.

Upevnění vačky

Držte vačku v této poloze a dotáhněte upevňovací šroub.

Upozornění!
Při výše uvedeném postupu je nutné dbát zvýšené opatrnosti, protože nesprávné nastavení koncových spínačů může způsobit poškození konstrukce, kterou pohon ovládá, nebo poškození převodovky samotného pohonu.

Důležité:
Po připojení napájení musí být zabráněno otáčení výsuvného trnu, protože to může narušit správné nastavení startovacího a koncového bodu pohonu. Pokud se trn otáčí, je nutné znovu provést nastavení koncových spínačů podle výše popsaného postupu.

Lineární aktuátory - základní informace

Lineární pohony (aktuátory) ze série Super Power Jack se vyznačují precizním zpracováním a nadprůměrnými parametry. Jsou široce používány v zemědělských strojích a specializovaných zařízeních, která musí splňovat přísné normy. Díky přehlednému návodu je jejich montáž a provoz velmi jednoduchý.

Pro zajištění bezpečnosti jsou vybaveny koncovými spínači, které umožňují přesné řízení pohybu. Směr vysunutí a zasunutí se mění změnou polarity napájení. Pohon využívá stejnosměrný motor (DC).

V případě jakýchkoliv dotazů vám rádi pomůžeme s výběrem vhodné délky vysunutí a poradíme s montáží a možným využitím produktu.

Co je to lineární aktuátor?

Elektrický lineární aktuátor je zařízení, které využívá malé elektromotory k přeměně rotačního pohybu na pohyb lineární. Tento převod je možný díky závitové konstrukci uvnitř zařízení.

V některých aplikacích se místo běžného motoru používá lineární motor, který funguje na principu elektromagnetismu. Díky tomu lze dosáhnout:

• vysoké rychlosti,
• precizního polohování,
• vysokého zrychlení bez vlivu setrvačnosti a tření.

Mnoho lineárních aktuátorů má také samozamykací mechanismus, což znamená, že udrží zatížení i po odpojení napájení.

Použití lineárních aktuátorů

Lineární aktuátory se používají v mnoha odvětvích, například:

• Automobilový průmysl - centrální zámky, elektrické ovládání dveří a oken, posuvné střechy.
• Domácí automatizace - inteligentní ovládání dveří, oken, žaluzie, výsuvné televizní mechanismy.
• Průmyslová automatizace - výrobní linky, manipulátory a CNC stroje.
• Zemědělství - ovládání mechanických prvků zemědělských strojů.
• Robotika - přesné řízení pohybu v automatizovaných systémech.

Mnoho modelů podporuje bezdrátové ovládání, například pomocí rádiových modulů nebo dálkových ovladačů.

Druhy lineárních aktuátorů

Existuje mnoho typů elektrických pohonů, které se liší napájecím napětím a dalšími parametry:

• 12V DC - nejběžnější, vhodné pro menší aplikace (např. v automobilech).
• 24V DC - často používané v průmyslových aplikacích a domácí automatizaci.
• 36V DC - výkonnější modely určené pro větší zatížení.

Pro správné fungování aktuátoru je nutné jej přizpůsobit konkrétní aplikaci, zejména:

• potřebné síle (momentu),
• rychlosti lineárního pohybu,
• délce výsuvu.

Některé modely jsou navíc vybaveny koncovými spínači, které chrání mechanismus před přetažením, nebo potenciometry pro zpětnou vazbu o poloze aktuátoru.

Výběr správného lineárního aktuátoru

• Při výběru vhodného aktuátoru je klíčové znát následující parametry:
• • Napájecí napětí (12V, 24V, 36V)
• • Rychlost pohybu (v mm/s)
• • Zatížení (sílu), kterou má aktuátor přenášet
• • Délku výsuvu (mm)

Uvedené hodnoty jsou maximální hodnoty naměřené v laboratorních podmínkách. V reálném provozu je třeba zohlednit:

• Frekvenci použití - častější použití zvyšuje nároky na chlazení a životnost.
• Mechanickou zátěž - odpor ložisek, ozubených kol, řemenů a dalších součástí může zvýšit požadovanou sílu.
• Směr zatížení - uvedená maximální síla platí pro vodorovné zatížení (pohyb vpřed/vzad). Při vertikálním zdvihu je třeba počítat s poloviční hodnotou zatížení.
