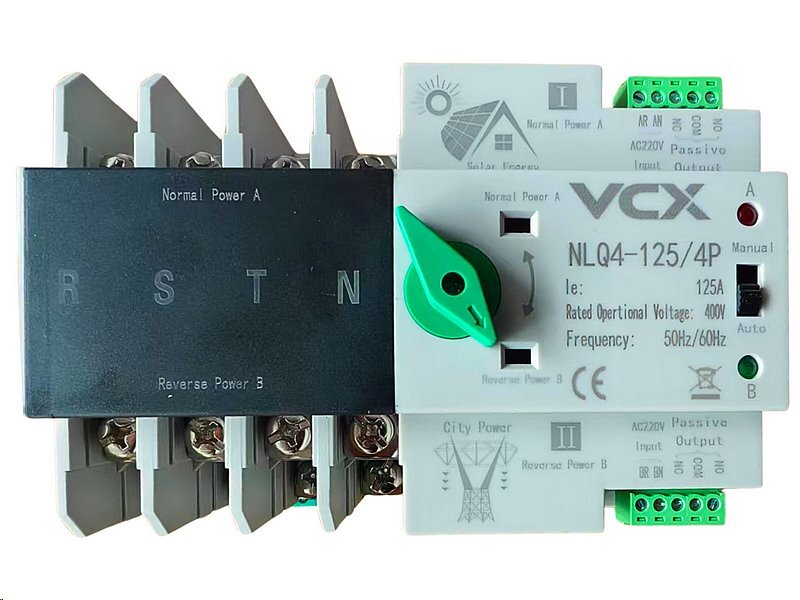

? Automatický přepínač sítí - napájení VCX 4P 400V 125A - NLQ4-125/4P pro FVE

Automatický přepínač sítí sleduje dostupnost elektrické energie ze dvou různých zdrojů a podle potřeby mezi nimi automaticky nebo ručně přepíná. Ideální pro použití v systémech, kde není přípustný výpadek napájení. Určený k montáži na DIN lištu.

Automatický přepínač VCX NLQ4-125/4P představuje vysoký standard bezpečnosti, spolehlivosti a komfortu pro fotovoltaické a záložní napájecí systémy. Je vhodný pro profesionální použití i náročné domácí aplikace. Zajistí nepřerušované napájení a klid, že vaše technologie budou fungovat i při výpadku sítě.

➡️ Doporučujeme jako součást výbavy pro hybridní i ostrovní FVE systémy.

✅ Hlavní vlastnosti

? Použití

Přepínač je určen pro místa, kde je důležitá nepřetržitá dodávka elektrické energie, např.:

⚙️ Pracovní princip

Při výpadku nebo abnormálním stavu hlavního (normálního) napájecího zdroje okamžitě přepne na záložní zdroj, čímž zajistí:

? Konstrukce a materiály

⚡ Milisekundové spínání

?️ Technické specifikace

• Jmenovitý proud (Ie): 125 A
Maximální trvalý proud, který může zařízením bez problémů protékat.

• Izolační napětí (Ui): AC 690 V
Nejvyšší napětí, při kterém nedojde k průrazu izolace zařízení.

• Pracovní napětí (Ue): AC 400 V, 50 Hz
Standardní provozní napětí pro běžné třífázové sítě.

• Kategorie použití: AC-31B
Vhodné pro spínání odporových a slabě indukčních zátěží.

• Počet pólů: 4P
Zajišťuje přepínání všech tří fází včetně nulového vodiče.

• Životnost přepnutí (automat / manuál): 2000 / 5000 cyklů
Počet spolehlivých spínacích operací v automatickém a ručním režimu.

• Zkratový proud (Icu): 50 kA
Maximální proud, který zařízení zvládne přerušit při zkratu.

• Doporučené jištění: RT16-00-63A
Bezpečnostní pojistka vhodná pro ochranu zařízení.

• Impulsní odolnost: 8 kV
Odolnost vůči přepětí - důležitá zejména v prostředí s rizikem přepěťových špiček.

• Ovládací napětí (Us): AC 220 V / 50 Hz
Napětí napájející řídicí mechanismus přepínače.

• Tolerance ovládacího napětí: 85-110 % Us
Rozsah napětí, ve kterém zařízení pracuje správně.

• Doba reakce (obvod + přepnutí):
