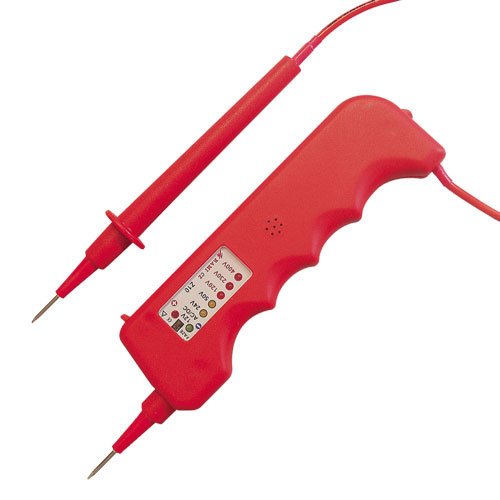

Zkoušečka EMOS Z10 Zkoušečka Z10 je přístroj pro využití v celé řadě měření velikosti stejnosměrného i střídavého napětí v rozsahu nízkého napětí. Je možné ji zatížit i nejvyšší zátěží na neomezeně dlouhou dobu. Při odpojení nezůstává na zkušebních hrotech žádné napětí ani žádný zbytkový náboj! Zkoušečka Z10 je vyrobena z materiálu, který se vyznačuje vysokou pevností a houževnatostí, odolností proti minerálním olejům, pohonným hmotám, chlorovaným uhlovodíkům, běžným rozpouštědlům a zásadám. Je odolný proti vodě a stálostí v prostředí slabých kyselin. Zkoušečka Z10 je optoelektronickou verzí signalizace, založenou na napěťovém děliči napětí. Zobrazení je prováděno doutnavkou na principu vn výboje - indikace a sled fází, svítivými diodami LED - úroveň stejnosměrného nebo střídavého napětí v rozsahu 12V-400V AC/DC a zvukovou signalizací. Zkoušečka Z10 se skládá z těla, zkušebního hrotu a propojovacího vedení se zajištěním proti vytažení a ukroucení. Vlastní měření napětí se provádí výhradně kovovými zkušebními hroty, a to uchopením těla zkoušečky jednou rukou a druhou uchopením rukojeti zkušebního hrotu. Měření je možné provádět také se zasunutým zkušebním hrotem do příchytky a využít rozteče odpovídající zásuvce. Provozní režimy:

• zkouška napětí, určení polarity
• zkouška fáze
• určení sledu fází

Přiložením kovového zkušebního hrotu zkoušečky nebo přiložením zkušebního hrotu v rukojeti (je lhostejné kterým) na měřený bod nebo vodič se střídavým napětím je zajištěno, že na zkušebních hrotech, které nejsou využity pro měření, není a ani nezůstává žádné napětí ani žádný zbytkový náboj!

• Technické údaje:
• Materiál obalu: SPOLAMID 6 GF 30 RAL 3000, 30% chemicky upravené skelné vlákno
• Elektrická pevnost obalu: 35 kV/mm
• Rozsah jmenovitého napětí: 12V-400V AC/DC
• Frekvenční rozsah: 0-60 Hz
• Odolnost proti špičkovému napětí: 4 kV
• Vnitřní odpor: 150 kOhm
• Proudový odběr: 0,030 A
• Fázová zkouška napětí: > 85 V
• Hystereze měření: 15%
• Krytí: IP 64
• Délka propojovacího vedení: 1 m
• Hlasitost akustického signálu: 60 dB
• Doba měření: neomezená
• Provozní teplota: -15°C ~ +60°C
• Vlhkost: 20% ~ 98%
• Rozměry (d x š x v): 205 x 45 x 20 mm
• Hmotnost: 0,1 kg
