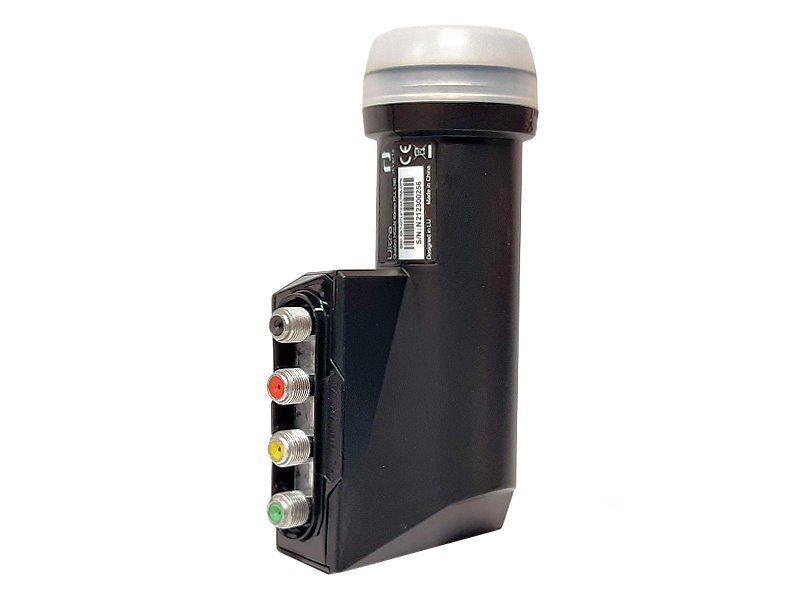

Inverto Ultra Quattro IDLT-QTL412 LNB 0,2 dB

Špičkový univerzální quattro konvertor ze speciální série fa Inverto pro digitální satelitní příjem. Konvertor byl navržen po mnoha testech v různých příjmových podmínkách.

LNB umožňuje příjem signálu z jedné družice, jeho distribuci pro multipřepínače (H/V) a je připraven k příjmu s vysokým rozlišením (FULL HD, ULTRA HD).

Je navržen tak, aby splňoval přísné specifikace a byl vyroben podle nejvyšších standardů kvality. Nabízí ideální řešení pro příjem satelitního vysílání v celé Evropě.

Hlavní rysy LNB

•  Nová konstrukce napájecího rohu.•  Vynikající výkon ve fázovém šumu, kompatibilní s normou DVB-S2X, podporující televizi Ultra HD (4K a 8K).•  Vynikající izolace křížové polarizace.•  Velmi nízké úrovně rušivých signálů.•  Vynikající šumové číslo s vysokým konverzním ziskem.•  Vysoká odolnost proti 4G.•  Maximální spolehlivost.•  Délka krčku 37 mm.

Díky nové konstrukci a kvalitním součástkám poskytuje LNB vyšší konverzní zisk, přesto s nízkým šumovým číslem a nejlepšími parametry fázového šumu.

Kombinace inovativní konstrukce, komponent vyšší specifikace, vynikající izolace křížové polarizace a pokročilé konstrukce filtru umožňuje lepší zpracování rušivých a falešných signálů.

Tato jedinečná řada LNB je navržena tak, aby splňovala přísné specifikace, a vyrobena podle nejvyšších průmyslových standardů, a představuje ideální řešení pro instalace s náročnými podmínkami příjmu.

Technické specifikace

Vstupní frekvence v nízkém pásmu
10.7 GHz ~ 11.7 GHz

Výstupní frekvence v nízkém pásmu
950 MHz ~ 1950 MHz

Frekvence LO v nízkém pásmu
9.75 GHz

Rozsah vstupní frekvence vysokého pásma
11.7 GHz ~ 12.75 GHz

Rozsah výstupních frekvencí vysokého pásma
1100 ~ 2150 MHz

Frekvence LO ve vysokém pásmu
10.6 GHz

Šumové číslo
0.2 dB typ. (0.7 dB max.)

Teplotní drift LO
± 2.0 MHz max.

Počáteční přesnost LO
± 1.0 MHz max.

Fázový šum LO při 1 kHz
-70 dBc/Hz

Fázový šum LO @ 10 kHz
-80 dBc/Hz

Fázový šum LO @ 100 kHz
-90 dBc/Hz

Fázový šum LO @ 1 MHz
-100 dBc/Hz

Konverzní zisk
60 ~ 70 dB

Zvlnění zisku (v šířce pásma 26 MHz)
1 dB max. (špička-špička)

Kolísání zisku (v celém pásmu)
4 dB max. (špička-špička)

Odmítnutí obrazu
50 dB min.

Intermodulace 3. řádu - ICP3
+10 dBm min

Bod komprese 1 dB (@ výstup)
0 dBm min.

Izolace křížové polarizace
22 dB min.

VSWR na výstupu
2.0 : 1 max.

Úroveň rušivých signálů v pásmu
-65 dBm max.

Spotřeba proudu
230 mA max. (10 VDC ~ 20 VDC)

Provozní teplota
-30 °C ~ +60 °C

Výstupní impedance
75 Ohm

Typ výstupního konektoru
F (samice)

Výstupy F
4x, (HH, HL, VH, VL), barevně značené

Hmotnost
177 g
