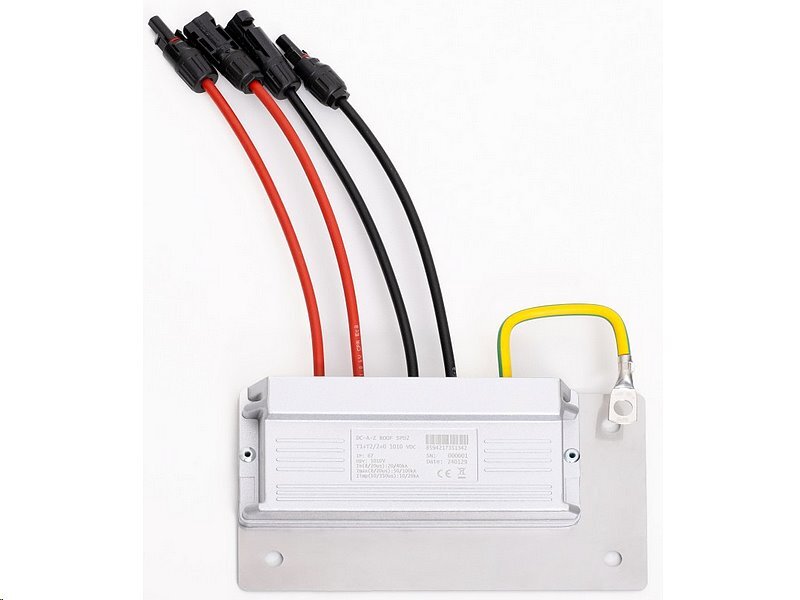

A-Z ROOF SPD T1+T2 2+0 1010 VDC DC svodič na střechu

Svodič T1+T2 na střechu, který se vyrábí v Česku?

Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přicházíme s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů.

Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů - nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s intertním plnivem potlačujícím hoření.

Jednoduchá montáž

Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.

Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.

Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).

Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí.

V případě, že je vyšší než maximální výrobce udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.

Soupis komponent

Vlastnost
Hodnota

Maximální provozní DC napětí mezi L+ a L- (L+- a PE)
1010 V

In (8/20 µs)

L+ nebo L- /PE 20 kA

L+- /PE 40 kA

Imax (8/20 µs)

L+ nebo L- /PE 50 kA

L+- /PE 100 kA

Imp (10/350 µs)

L+ nebo L- /PE 12,5 kA

L+- /PE 25 kA

Rozměry
234x126x34,4 mm

Připojovací vodiče

Délka: cca 25 cm;

Průřez: 6/10 mm2;

Konektory: MC4 samec/samice s integrovanou pojistkou

Umístění
Venkovní - montáž na nosný systém PV panelů

Jmenovitý zkratový proud Iscpv
10 kA

Vnější odpojovače
pojistka integrovaná v MC4 < 30 A na vstupu

Indikace zapůsobení SPD
pokles výstupního napětí k 0 V

Reziduální proud
max 50 µA

Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31
T1+T2

Vhodné pro síť
DC

Jmenovitý zatěžovací proud IL

Type 1 - 30 A

Type 2 - 30 A

Type 3 - 80 A

Zkratová odolnosT ISCPV

10 kA

Napěťová ochranná hladina při In UP

< 2,3 kV

Doba odezvy tA

< 25 ns

Materiál pouzdra

Alu slitina

Stupeň ochrany krytu

IP67

Pracovní teplota ?

-40 ÷ 85 °C

Vlhkostní rozsah RH

0 ÷ 100 %

Průřez vodiče konektoru

Průřez: 6 mm2 / 10 mm2 (dle provedení)

Utahovací moment zemní svorky

Dle použitého šroubu M8/10

Způsob montáže

FV Alu profil

Pracovní poloha

Libovolná

Poruchový režim SPD

OCFM

Výměnné provedení

NE

Životnost

> 15 let
