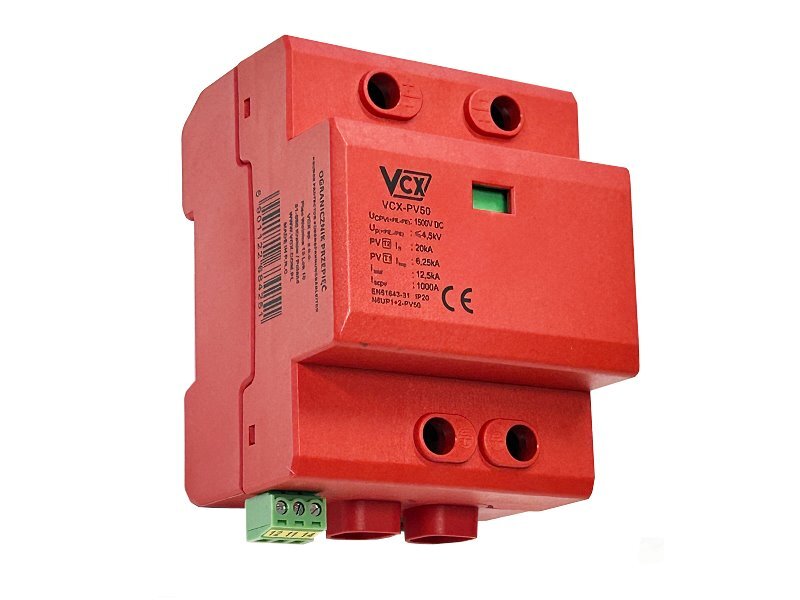

Přepěťová ochrana VCX PV50 DC třída T1T2 (B+C) 3P 1500V 12.5 kA GDT s plynovým jiskřištěm

Vysoce kvalitní svodič přepětí je navržen k ochraně fotovoltaických systémů před přepětím a údery blesku. Díky kombinaci ochrany T1+T2 (bleskojistka a přepěťová ochrana) poskytuje maximální bezpečnost a spolehlivost pro vaše solární instalace.

Svodič přepětí využívá technologii plynem plněného jiskřiště (GDT), která efektivně odvádí přepětí při výboji blesku. Tento systém zajišťuje dlouhou životnost a odolnost při opakovaném vystavení přepětí.

Svodič je konstruován ve formátu 3P (tři póly) a je kompatibilní s běžnými DIN lištami, což umožňuje rychlou a jednoduchou montáž. Rozměry (Š x V x H):  72 x 102 x 66.5 mm.

S maximálním pracovním napětím 1500 V DC je tento svodič přepětí vhodný pro široké spektrum fotovoltaických aplikací, od menších domácích instalací po rozsáhlé solární farmy. Chrání klíčové komponenty, jako jsou panely, střídače a kabelové rozvody.

Hlavní výhody

• Třída ochrany T1/T2 - zajišťuje ochranu proti přepětí i přímým úderům blesku.
• Maximální napětí 1500 V DC - ideální pro moderní fotovoltaické systémy.
• Kapacita odvádění proudu 12,5 kA - poskytuje spolehlivou ochranu před přetížením.
• Technologie GDT - zajišťuje vysokou spolehlivost a delší životnost.
• Jednoduchá instalace - kompaktní design přizpůsobený pro montáž na DIN lištu.

Chránič je vybaven varistory (MOV) v modulech DC+ a DC- a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí jiskřiště vlivem tzv. svodového proudua provozního proudu. Jsou vybaveny vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

Technické údaje

Třídy přepěťových ochran (SPD - Surge Protective Devices)

Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:

Třída I (T1) - Hromosvodní ochrana

• Použití: Ochrana před přímým úderem blesku a jeho následnými účinky.
• Typ přepětí: Zvládá nejvyšší energetické impulzy.
• Místo instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.
• Pracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).

Třída II (T2) - Ochrana proti přepětí v rozvodu

• Použití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.
• Typ přepětí: Střední úroveň ochrany.
• Místo instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.
• Pracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.

Třída III (T3) - Ochrana citlivých zařízení

Použití:

Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.

Typ přepětí:

Nejnižší úroveň ochrany, zaměřená na nízké přepětí.

Místo instalace:

Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.

Pracovní charakteristika:

Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnotdo 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.

Kombinace tříd ochrany

Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.

Shrnutí:

• Třída I (T1): Ochrana před přímými údery blesku.
• Třída II (T2): Ochrana před běžným přepětím v rozvodné síti.
• Třída III (T3): Ochrana citlivých zařízení před nízkým přepětím.

Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.

Přepětí - dělení

Přepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.

1. Atmosférické přepětí

Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:

2. Spínací přepětí

Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.

• Příčiny:
• Charakteristika:

Další dělení přepětí podle trvání:

• Krátkodobé přepětí (přechodné):
• Dlouhodobé přepětí (trvalé):

Shrnutí:

• Atmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.
• Spínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.
• Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).

Proč si pořídit přepěťovou ochranu?

I když se může přepěťová ochrana zdát jako investice navíc, je to jen malá cena oproti možným škodám na spotřebičích nebo celé elektroinstalaci. Přepěťová ochrana představuje finančně efektivní a bezpečnostní opatření, které zabezpečí váš domov před nečekanými výpadky a riziky, jako je přepětí nebo úder blesku.

Pořízení přepěťové ochrany je důležité z několika klíčových důvodů:

Ochrana spotřebičů a elektroniky:

Zabránění poškození elektroinstalace:

Neuznání reklamace:

Důležitost při stavbě nového domu:

Pojistné plnění:
