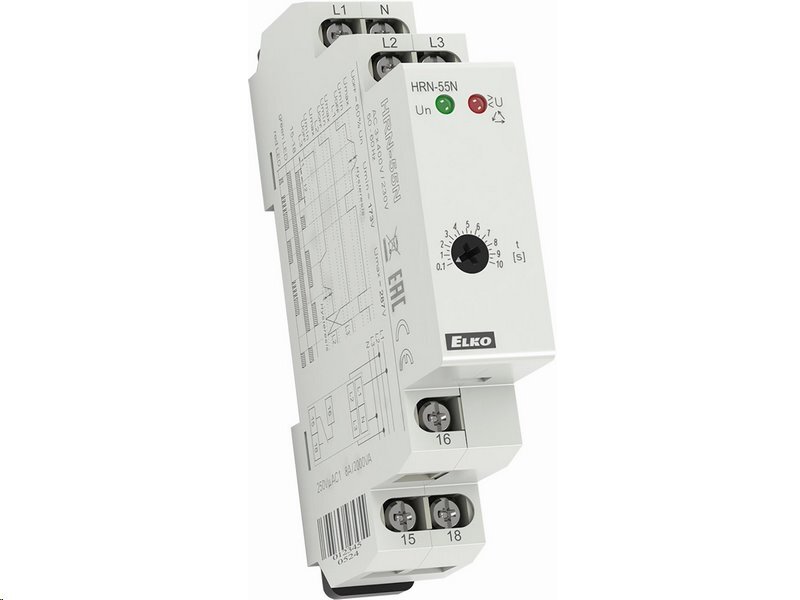

Hlídací napěťové relé ELKO HRN-55N 3x400/230V AC

Relé kontroluje sled a výpadky fází, překročení hlídaného napětí. Určeno pro hlídání 3-fázových sítí.

•  Napájení L1-N, tzn. že relé hlídá i přerušení nulového vodiče.•  Pevná prodleva T1 (500 ms) a nastavitelná prodleva T2 (0.1 - 10 s).•  Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.•  Výstupní kontakt 1x přepínací 8 A / 250 V AC1.•  V provedení 1-MODUL, upevnění na DIN lištu.

Funkce

Relé v 3-fázové síti kontroluje správný sled a výpadek kterékoliv fáze. Zelená LED svítí trvale a indikuje přítomnost napájecího napětí. Při výpadku fáze nebo při překročení napětí bliká červená LED a relé vypne.

Přechod do stavu poruchy je zpožděn - nastavení zpoždění se provádí potenciometrem na panelu přístroje. Při nesprávném sledu fází svítí červená LED trvale a relé je vypnuto. Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění a je hlášen chybový stav červenou LED.

Technické specifikace

• Hlídací svorky: L1, L2, L3, N• Napájecí svorky: L1, L2, L3, N• Napájecí a hlídané napětí Un: 3x 400 V / 230 V / 50 Hz• Úroveň Umax: 125% Un• Úroveň Umin: 75 % Un• Příkon: max. 2 VA• Hystereze: 2 %• Max. trvalé napětí: AC 3x 265 V• Špičkové přetížení < 1 ms: AC 3x 288 V• Časová prod leva T1: max. 500 ms• Časová prodleva T2: nastavitelná 0.1 - 10 s

Výstup

• Počet kontaktů: 1x přepínací (AgNi)
• Jmenovitý proud: 8 A / AC1
• Spínaný výkon: 2000 VA / AC1,240 W / DC
• Špičkový proud: 10 A
• Spínané napětí: 250 V AC1 / 24 V DC
• Indikace výstupu: červená LED
• Mechanická životnost: 1x107
• Elektrická životnost (AC1): 1x105

Další údaje

• Pracovní teplota: -20°C až +55°C
• Skladovací teplota: -30°C až +70°C
• Elektrická pevnost: 4 kV (napájení - výstup)
• Pracovní poloha: libovolná
• Upevnění: DIN lišta EN 60715
• Krytí: IP40 z čelního panelu / IP10 svorky
• Kategorie přepětí: III.
• Stupeň znečištění: 2
• Průřez připojovacích vodičů (mm2): max. 2x 2.5, max. 1x 4 /
                                              s dutinkou max. 1x 2.5, 2x 1.5
• Rozměr: 90 x 17.6 x 64 mm
• Hmotnost: 66 g
• Související normy: EN 60255-6, EN 61010-1

Varování

Přístroj je konstruován pro připojení do 3-fázové sítě střídavého napětí 400 / 230 V a musí být instalován v souladu s předpisy a normami platnými v dané zemi. Instalaci, připojení, nastavení a obsluhu může provádět pouze osoba s odpovídající elektrotechnickou kvalifikací, která se dokonale seznámila s tímto návodem a funkcí přístroje.

Přístroj obsahuje ochrany proti přepěťovým špičkám a rušivým impulsům v napájecí síti. Pro správnou funkci těchto ochran však musí být v instalaci předřazeny vhodné ochrany vyššího stupně (A, B, C) a dle normy zabezpečeno odrušení spínaných přístrojů (stykače, motory, induktivní zátěže apod.).

Před zahájením instalace se bezpečně ujistěte, že zařízení není pod napětím a hlavní vypínač je v poloze “VYPNUTO”. Neinstalujte přístroj ke zdrojům nadměrného elektromagnetického rušení. Správnou instalací přístroje zajistěte dokonalou cirkulaci vzduchu tak, aby při trvalém provozu a vyšší okolní teplotě nebyla překročena maximální dovolená pracovní teplota přístroje. Pro instalaci a nastavení použijte šroubovák šíře cca 2 mm.

Mějte na paměti, že se jedná o plně elektronický přístroj a podle toho také k montáži přistupujte. Bezproblémová funkce přístroje je také závislá na předchozím způsobu transportu, skladování a zacházení. Pokud objevíte jakékoliv známky poškození, deformace, nefunkčnosti nebo chybějící díl, neinstalujte tento přístroj a reklamujte ho u prodejce. S výrobkem se musí po ukončení životnosti zacházet jako s elektronickým odpadem.
