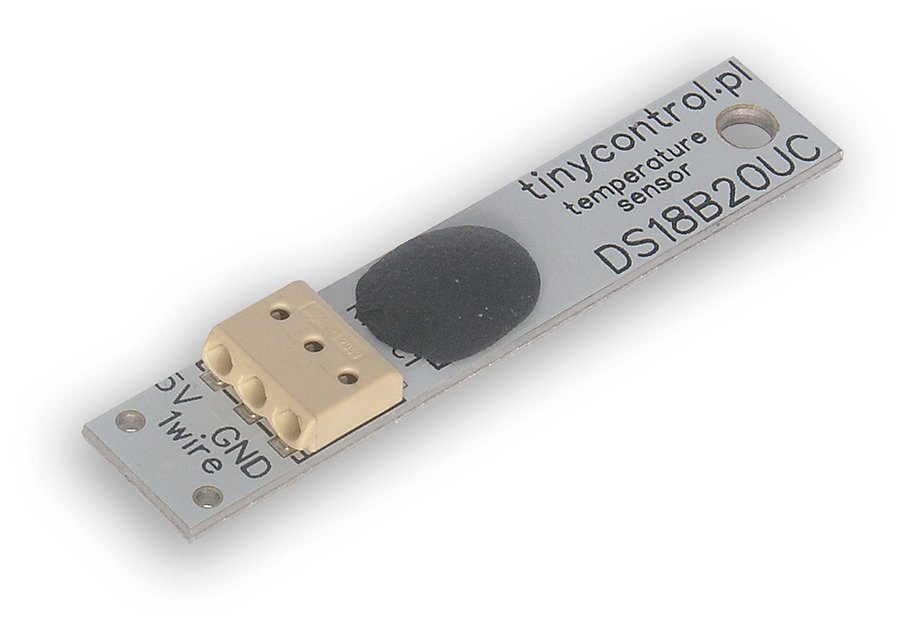

Tinycontrol DS18B20UC

Digitální teplotní senzor využívající standard sběrnice 1-Wire s rychlou instalací pomocí Push Wire konektoru.

Senzor DS18B20UC je kompatibilní se standardními senzory DS18B20 a poskytuje přesné měření teploty v rozsahu -55 až +125 °C. Každý senzor obsahuje předprogramované unikátní sériové ID, což umožňuje připojení a čtení více senzorů na jedné sběrnici. Hliníková základna zajišťuje velmi rychlý přenos tepla k samotnému senzoru.

Zařízení je vybaveno miniaturním Push Wire konektorem pro kroucenou dvojlinku o průřezu až 0,5 mm² nebo tenčí vodiče, což umožňuje rychlou a snadnou instalaci v cílovém umístění. Obvod senzoru je chráněn pryskyřicí proti vlhkosti a mechanickému poškození s krytím IP44.

• Programovatelné rozlišení převodníku 9-12 bitů pro flexibilní nastavení přesnosti
• Vysoká přesnost měření ± 0,4 °C v rozsahu -10 až +85 °C
• Široký rozsah napájecího napětí 2,5 až 5,5 V DC pro univerzální použití
• Ochrana proti elektrostatickému výboji (ESD) více než 8000 V
• Extrémně nízká spotřeba energie - pouze 1 µA v pohotovostním režimu při 3 V
• Rychlá instalace díky Push Wire konektoru pro vodiče do 0,5 mm²
• Hliníková základna pro efektivní přenos tepla a přesné měření
• Stupeň ochrany IP44 proti vniknutí vody a prachu

Technologie 1-Wire
Sběrnice 1-Wire umožňuje komunikaci s mnoha senzory pomocí jediného datového vodiče. Každý senzor má z výroby naprogramované unikátní 64bitové sériové číslo, které slouží jako jeho adresa na sběrnici.

Ochrana proti vlhkosti a mechanickému poškození
Obvod senzoru je chráněn vrstvou pryskyřice, která zajišťuje odolnost proti vlhkosti a mechanickému poškození. Pro zajištění trvalého spojení a odolnosti proti vlhkosti je doporučeno po připojení kabelu zabezpečit konektor technickou vazelínou.

Energetická účinnost
Senzor se vyznačuje mimořádně nízkou spotřebou energie - v pohotovostním režimu pouze 1 µA při 3 V a během převodu teploty jen 0,6 mA při 3 V, což jej předurčuje pro bateriově napájené aplikace a systémy s důrazem na energetickou efektivitu.

ZÁKLADNÍ SPECIFIKACE

• Typ senzoru: digitální teplotní senzor
• Sběrnice: 1-Wire
• Rozlišení převodníku: programovatelné 9-12 bit
• Rozsah měření: -55 až +125 °C
• Přesnost měření: ± 0,4 °C (v rozsahu -10 až +85 °C)
• Napájecí napětí: 2,5 až 5,5 V DC
• Ochrana ESD: > 8000 V
• Spotřeba v pohotovostním režimu: 1 µA @ 3 V
• Spotřeba během převodu: 0,6 mA @ 3 V
• Stupeň krytí: IP44
• Průměr připojovacích vodičů: až 0,5 mm²
• Typ konektoru: Push Wire pro kroucenou dvojlinku
• Identifikace: unikátní sériové ID pro každý senzor
