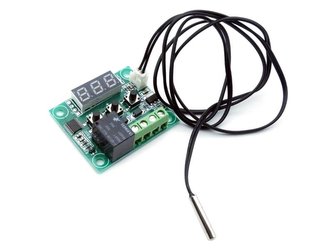

\n Modul digitálního termostatu s pamětí a LED displejem.


Technické parametry:

- pracovní napětí: DC 12V
- klidový proud: cca 10 mA
- provozní proud: cca 65mA
- výstup: relé max 20A 125VAC / 14VDC
- ovládaný rozsah: –50–110°C
- rozlišení: 0.1°C (-9.9°C-99.9°C) v ostatních rozsazích 1°C
- četnost měření: 2× / sec
- měřicí čidlo: NTC (10K 0.5%), vodotěsné
- pracovní podmínky: –10 – 60°C, 20 – 85%rH
- rozměry: 48×40×14mm

Návod k použití:
-připoj napájecí napětí a zátěž, na LED displeji se zobrazí teplota
-stiskni SET, teplota začne blikat
-stisknutím – a + nastav požadovanou teplotu a stiskem SET potvrď

Zobrazení displeje: LLL – není připojeno teplotní čidlo, HHH – mimo rozsah

Nastavení dalších parametrů:
- podržet dlouze tlačítko SET a dále je možno nastavit dalších 6 parametrů:
- P0 Relé spíná při nižší / vyšší teplě oproti nastavené (nastavení C/H, výchozí: C)
- P1 Hystereze nastavitelná v rozsahu 0.1 – 15 °C (výchozí hodnota 2 °C)
- P2 Dolní limittermostatu (výchozí hodnota –50 °C)
- P3 Horní limit termostatu (výchozí hodnota 110 °C)
- P4 Offset teploty –7 °C až 7 °C (výchozí hodnota 0 °C)
- P5 Opožděný start 0 až 10 minut (výchozí hodnota 0 minut)
- P6 Bezpečnostní vypnutí při vysoké teplotě 0 °C až 110 °C (výchozí hodnota OFF – vypnuto), při této teplotě dochází k rozpojení relé
- limity P0 až P6 se nastavují tlačítky+ / -

Upozornění:
- teplotní rozsah termostatu se nastavuje kombinací P2+P1(hystereze) nebo P3+P1, přičemž aktivní je jen jedna kombinace v závislosti na nastavení P0 (inverzní funkce relé).

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.\n schovat popis
