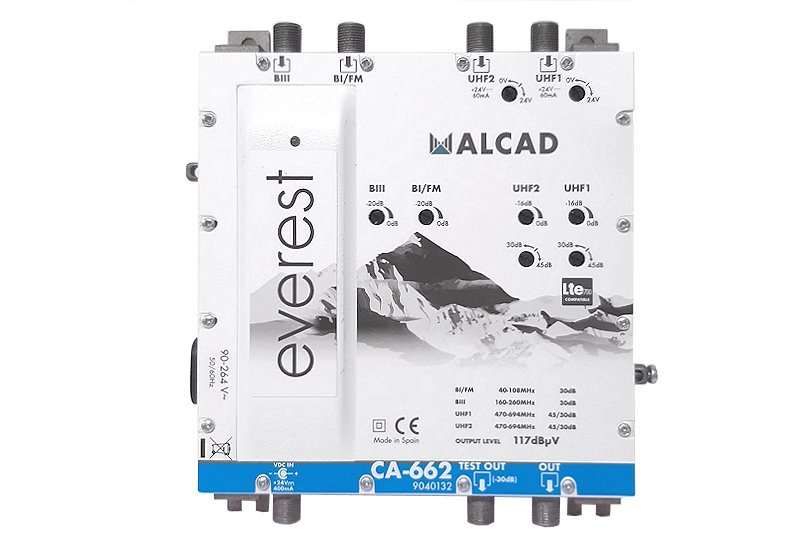

Alcad CA-662

Zesilovač CA-662 je moderní domovní zesilovač pro pozemní analogový a digitální příjem TV/FM signálů s výstupem 117 dBµV s potlačením rušení způsobeného mobilním internetem v pásmech 5G LTE700.

Hlavní vlastnosti

• Zabudovaný síťový napájecí zdroj v kombinaci s konektorem pro připojení externího zdroje umožňuje redundanci napájení a snížení rizika poruchy• Přepínatelný maximální zisk v pásmu UHF pro přizpůsobení se každé instalaci• 100% kovové provedení (šasi ZAMAC) je připraveno do každého prostředí• Kompaktní rozměry 156 x 139 x 36 milimetrů• Vypínatelné napájení pro UHF předzesilovač +24V/60 mA• Výstupní testovací bod pro měření a nastavení zesilovače bez nutnosti odpojení hlavního výstupu

Další vlastnosti

• Vhodný pro použití v rodinných domech i pro více bytových jednotek. • Vyroben v kompaktním ZAMAC odlitku, který má vynikající stínící účinky a je kryt kovovým obalem. • Vstupy jsou řešeny pásmově s možným napájením předzesilovačů u UHF vstupů. • Zesílení všech vstupů je regulovatelné. • Zesilovač je kompatibilní s LTE700 5G.

Technické parametry

počet vstupů/výstupů
4 / 1 + test

vstupy
BI/FM(47-108 MHz) BIII/DAB(160-260 MHZ) UHF1(470-694 MHz) _ UHF2(470-694 MHz)

zesílení
32 ± 1 dB (VHF vstupy), 45/30 ± 1 dB (UHF1,2 vstupy)

zvlnění v pásmu
± 1,5 dB

regulace zesílení
16 dB (VHF vstupy), 20 dB (UHF vstupy)

šumové číslo
8 ± 1 dB (VHF vstupy), 9 ± 1 dB (UHF vstupy)

max. výstupní úroveň (DIN45004B)
117 dBµV

max. výstupní úroveň (IMD3 -66 dB)
114 dBµV

max. výstupní úroveň (IMD2 -60 dB)
107 dBµV

potlačení mezi vstupy

tlumení odrazu na vstupu
>10 dB

napájení předzesilovače
24V / 60 mA (pomocí přepínače)

napájení
99-264V , 50/60 Hz, 8,8 W nebo externě 24V /300 mA

konektory
F-konektor

pracovní teplota
-10°C .....+65°C

stupeň krytí
IP20

hmotnost
0,4 kg

rozměr balení
156 x 139 x 36 mm
