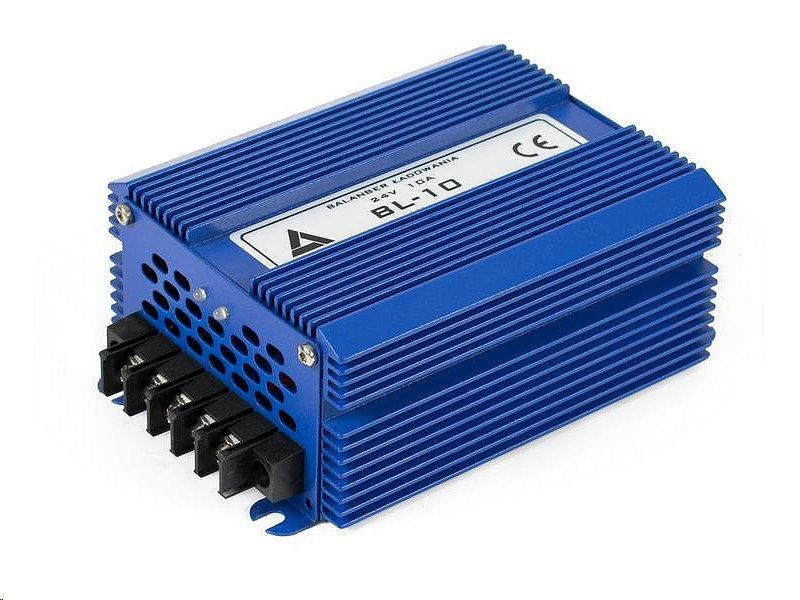

AZO Digital BL-10 24DC bateriový balancér akumulátorů

Bateriový balancér, také známý jako vyrovnávač napětí (ekvalizér), je zařízení, které udržuje 12V baterie zapojené sériově na stejné napěťové úrovni. Tím chrání jednotlivé baterie v systému před přebíjením, které může vést k nadměrnému plynování, a také před nerovnoměrným vybíjením, které může vést k sulfataci, což může mít za následek trvalé poškození baterií.

Princip činnosti spočívá v nezávislém měření napětí dvou 12 V baterií zapojených do 24 V banky, určení středního bodu takové bateriové řady a přenosu energie z baterie s vyšším napětím do baterie s nižším napětím.

Provozní vlastnosti

•  Přístroj pracuje v celém rozsahu přípustných napětí baterie, přičemž se vždy snaží udržet na nich stejné hodnoty napětí.
•  V celém rozsahu napětí a při nabíjení i vybíjení akumulátorů vyrovnává balancér rozdíly v kapacitě akumulátorů tak, aby nabíjení a vybíjení probíhalo optimálně.
•  V případě velkých rozdílů v nabití baterií za všech podmínek zaručuje přenos energie z baterie s vyšším nabitím do baterie s nižším nabitím tak, aby se napětí vyrovnala.
•  Díky své vysoké proudové kapacitě je ideální pro baterie s kapacitou do 100 Ah - verze BL 5 (kompenzuje nabíjecí a vybíjecí proudy do 5 A) a pro baterie s kapacitou nad 100 Ah - verze BL 10 (kompenzuje až 10 A).

Pokud je potřeba sestavit energetickou banku z 12V baterií s napětím vyšším než 24V, je třeba zapojit do obvodu sériově větší počet baterií a balancérů:

• 36V - 3 baterie a 2 balancéry
• 48V - 4 baterie a 3 balancéry

Technické specifikace

Napájecí napětí (VDC)
15÷30 VDC

Napájecí napětí po balancování (VDC)
18÷30 VDC

Maximální balanční proud
10 A

Doporučená kapacita akumulátoru:
80Ah ÷ 240Ah

Ochrana proti přetížení
11 A

Jištění (pojistka)
15 A

Tepelná ochrana
Ano (70°C)

Vlastní spotřeba bez zátěže
13 mA

Odchylka vstupního napětí
do 50 mV

Odchylka výstupního napětí
do 50 mV

Pracovní teplota
-25°C ~ +50°C

Max. zatížení výstupu Alarmu
2 A

Účinnost
92 %

Chlazení
Aktivní

Připojení vstupu
Šroubové připojení 5x M4

Materiál krytu
Hliník

Stupeň ochrany (IP)
IP21

Rozměry D x Š x V (mm)
150 x 95 x 55

Hmotnost (kg)
0,50 kg
