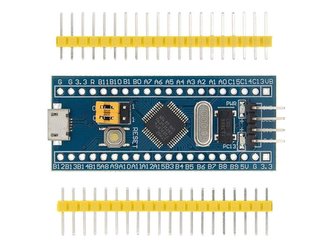

Vývojová deska formátu Arduino Nano s mikrokontrolerem ARMCortex-M3 STM32F103C8Technické parametry:- mikrokontroler STM32F103C8- frekvence CPU až 72MHz- flash 64KB- SRAM 20KB- 2×12bit ADC (0 - 3.6V, 16 kanálů)- 7 x DMA- 7 x časovač:- 3×16bit časovač, každý s až 4 vstupy IC/OC/PWM nebo čítačem impulzů a kvadraturním (inkrementálním) vstupem pro enkodér- 16bitový časovač PWM s řízením motoru s generováním mrtvé doby (dead-time) a nouzovým zastavením- 2 x Watchdog časovač (Independent a Window)- 24bit SysTick časovač- 2 x I2C (SMBus/PMBus)- 3 x USART (ISO 7816 interface, LIN,IrDA, modem control)- 2 x SPI (18 Mbit/s)- 1 x CAN (2.0B Active)- 1 x USB 2.0 full-speed- 1 x obvod reálného času - RTC- CRC calculation unit, 96-bit unikátní ID- oscilátory, reset a správa napájení:- napájení 2.0 - 3.6 V- reset při zapnutí napájení (Power-on Reset), reset při vypnutí napájení (Power-down Reset) a programovatelný detektor napětí (PVD)- externí 4 - 16 MHz oscilátor pro CPU- interní 8 MHz oscilátor pro CPU- interní 40 kHz oscilátor pro RTC- PLL pro taktování CPU- externí 32.768 kHz oscilátor s kalibrací pro RTC- režim nízké spotřeby:- Sleep, Stop a Standby režim- VBAT vstup pro zálohování napájení pro RTC a záložní registry- mechanické parametry:- rozměry desky 53mm x 22mm.- rozteč pinů odpovídá standartnímu 40pin DIP pouzdru - breadboard friendly- další komponenty a obvody na desce:- zdroj 3.3V 300mA- krystal 8MHz pro CPU- krystal 32.768kHz pro RTC- propojky volby způsobu programování - BOOT0 a BOOT1- resetovací tlačítko- mikro USB konektor - napájení a data- SWD konektor - programování a debugging pomocí programátoru ST-Link V2- LED indikace napájení 3.3V- LED propojená na pin PC13- desku lze napájet pomocí Mikro USB nebo napájecích pinůVýrobek není samostatně funkční celek, vyžaduje odbornou montáž.
